Philips-Box
Einleitung
Einleitung
2.1 Modul im Einsatz mit MDS 08 und 2x Canton Plus X
Download Projektdateien: Philips_TrashBox_v1.FCStd
Download Projektdateien: Philips_TrashBox_v1.wpr
| Eckdaten: | ||
|---|---|---|
| Hochtöner | 2" Konus | |
| Subwoofer | Philips 4" (aus SPA 1300 System) | |
| Verstärker | XY-P40W (?) | |
| Abstimmung Subwoofer | 3L @ ca. 77Hz | |
| Verstärkerleistung | ca. 14W | |
| Abmessungen | 15,2 x 21,0 x 14,6cm (HxBxT) | |
| Gewicht | ca. 2kg | |
| Spannungsversorgung | 3S 7,4V 2400mAh LiPo-Akku (Conrad energy) | |
| Holzliste: | ||
| Material | Sperrholz Pappel 6 mm | |
| Front | 15,2 x 21,0 cm | |
| Rück | 14,0 x 19,8 cm | |
| Deckel/Boden | 14,0 x 21,0 cm | |
| Seiten | 14,0 x 14,0 cm | |
| Panel | 13,5 x 19,3 cm | |

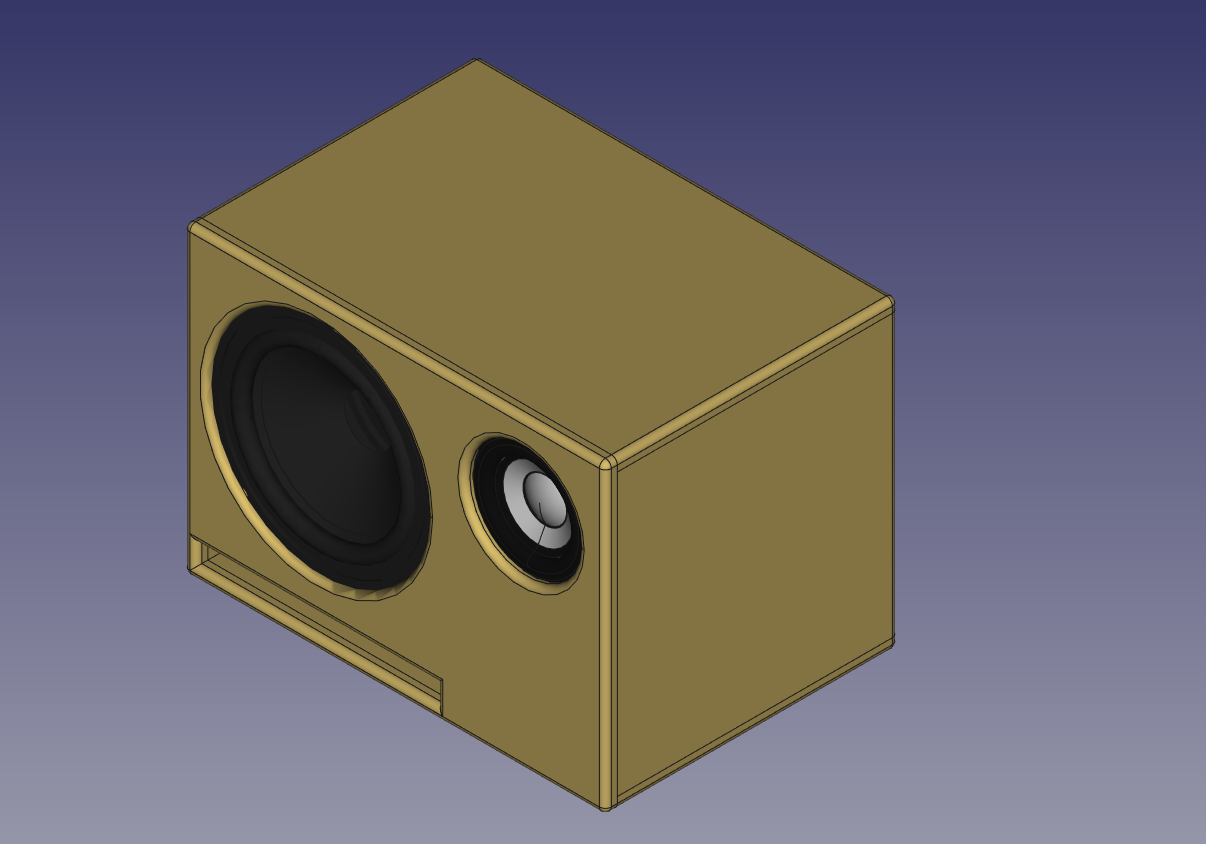

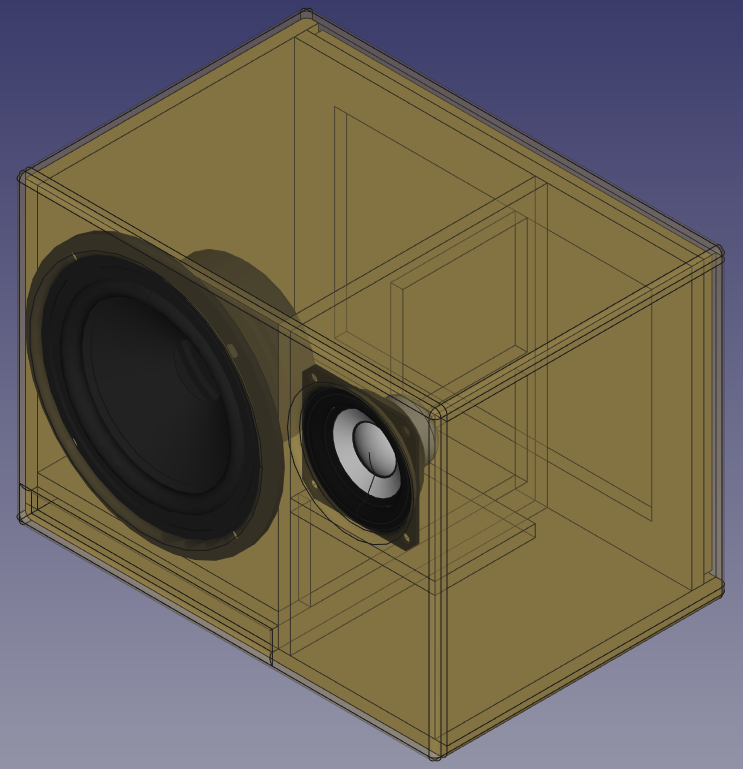

3D Modell der Box. Die Front ganzflächig ausgeführt, die Chassis sind von innen montiert.
Der Breitbänder hat eine eigene Kammer, der BR-Kanal wurde als Bodenport designed.

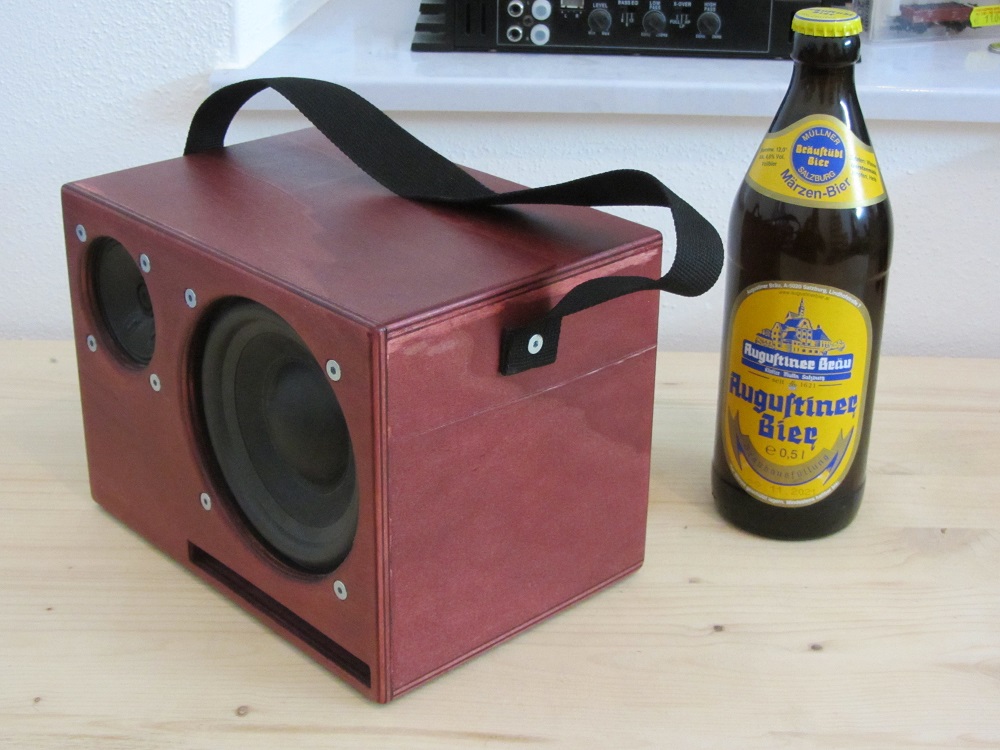

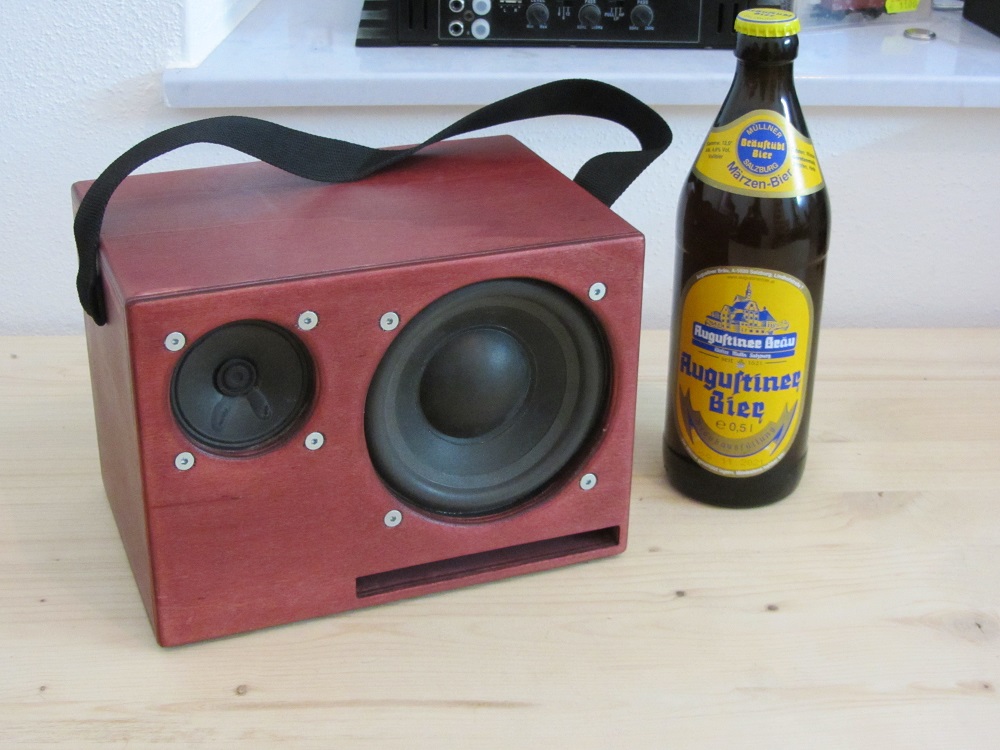

Die als "Mahagoni" angepriesene Beize hat sich als ein eher leich rosa-farbener Ton herausgestellt...

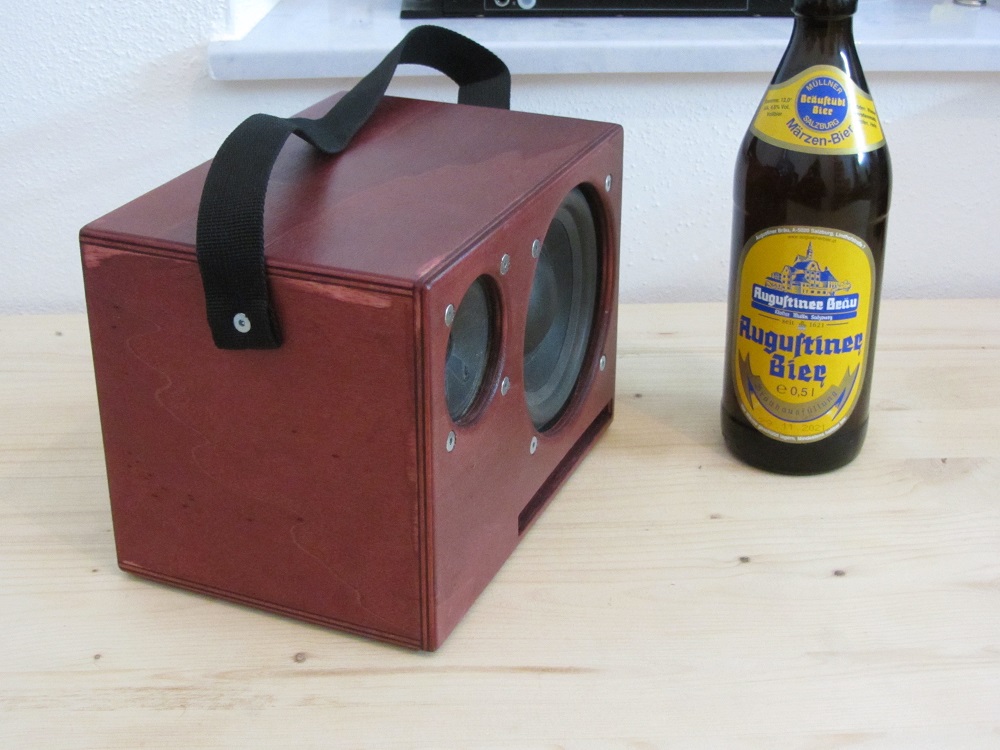

Beim Verleimen sollte man wirklich darauf achten, dass nichts herausquillt...
An solchen Stellen ist das Holz dann nahezu "versiegelt" und man sieht unmittelbar wo die Beize nicht richtig einziehen konnte...

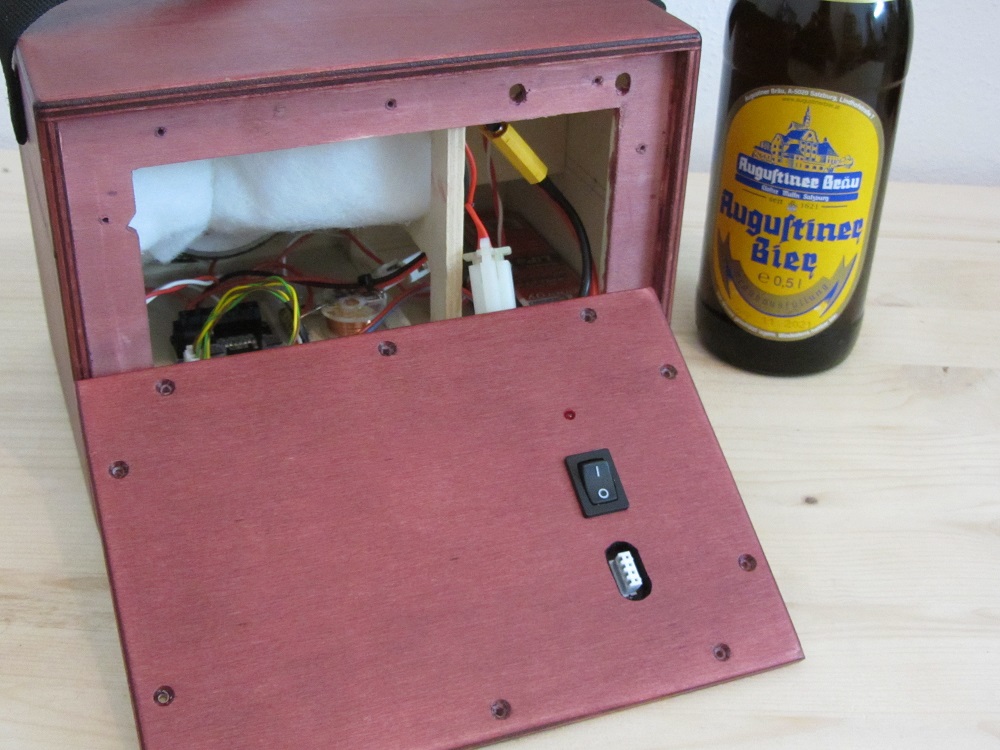

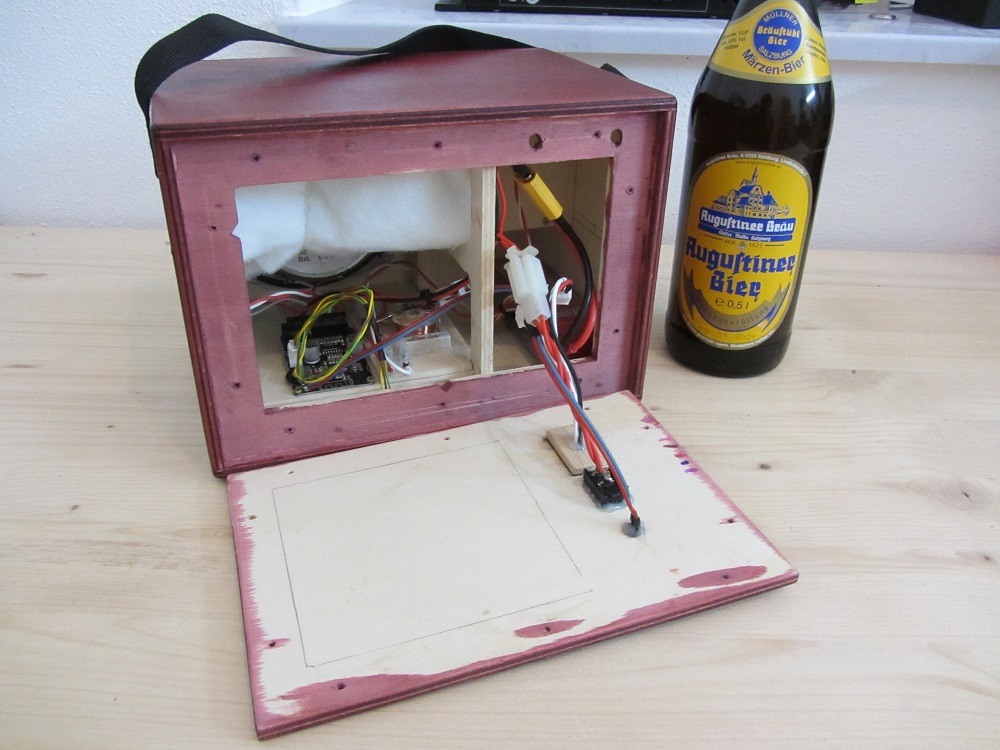

Diee Rückseite habe ich dann in meiner schon oft so gebauten "Panel-Bauweise" umgesetzt
Auf eine eingelassene Platte auf welcher Schalter, LED und Ladestecker verbaut sind habe ich hier der Einfachheit halber verzichtet

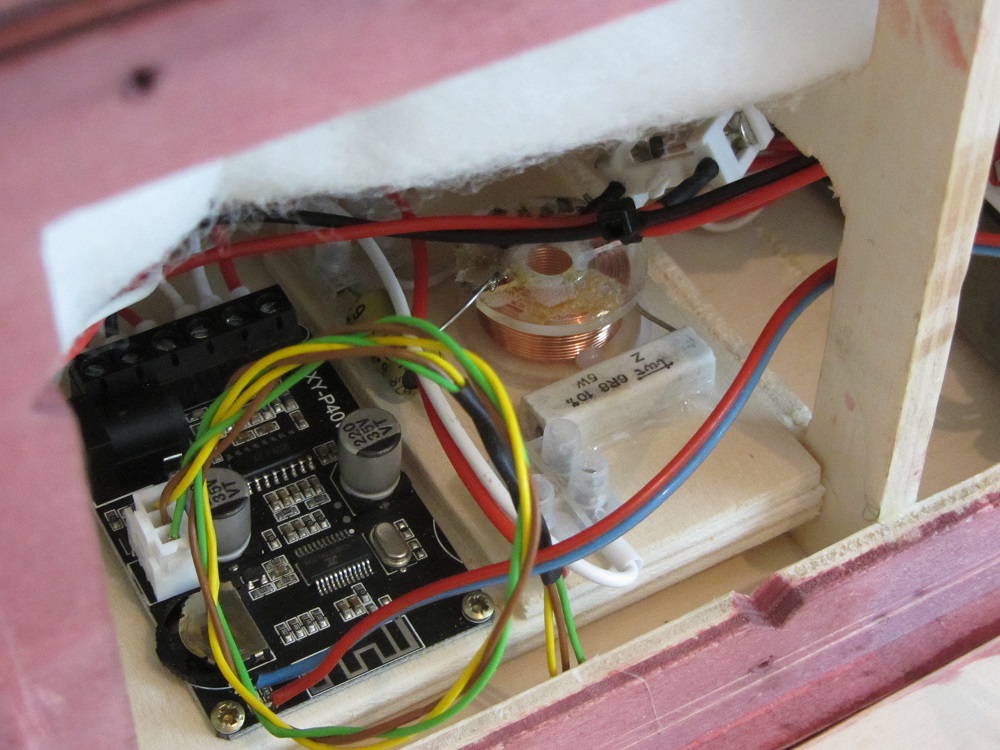

Das XY-P40W-Board nutze ich wirklich gerne; Preiswert, gute Leistung, guter BT-Empfang, Fernbedienung...
Daneben erkennt man die Korrektur und Trennung für den Hochtöner

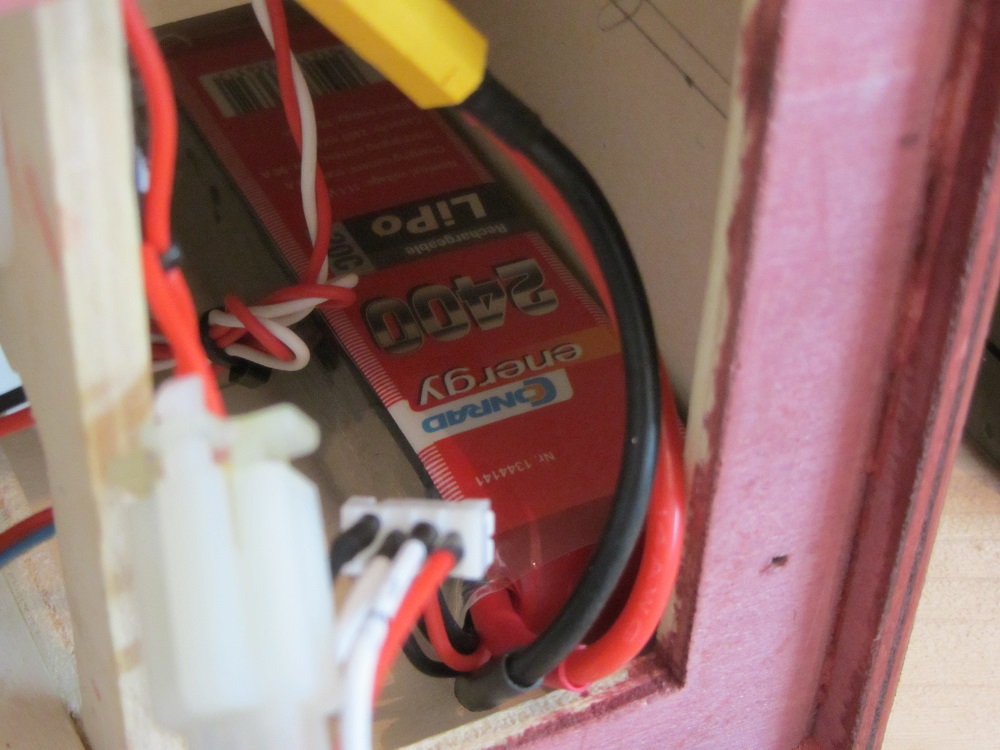

Der Akku ist zugegeben etwas overkill, gerade für ein solches Projekt ohne große Ansprüche...
Ich denke ich werde diesen noch gegen einen wesentlich kleineren 3S tauschen

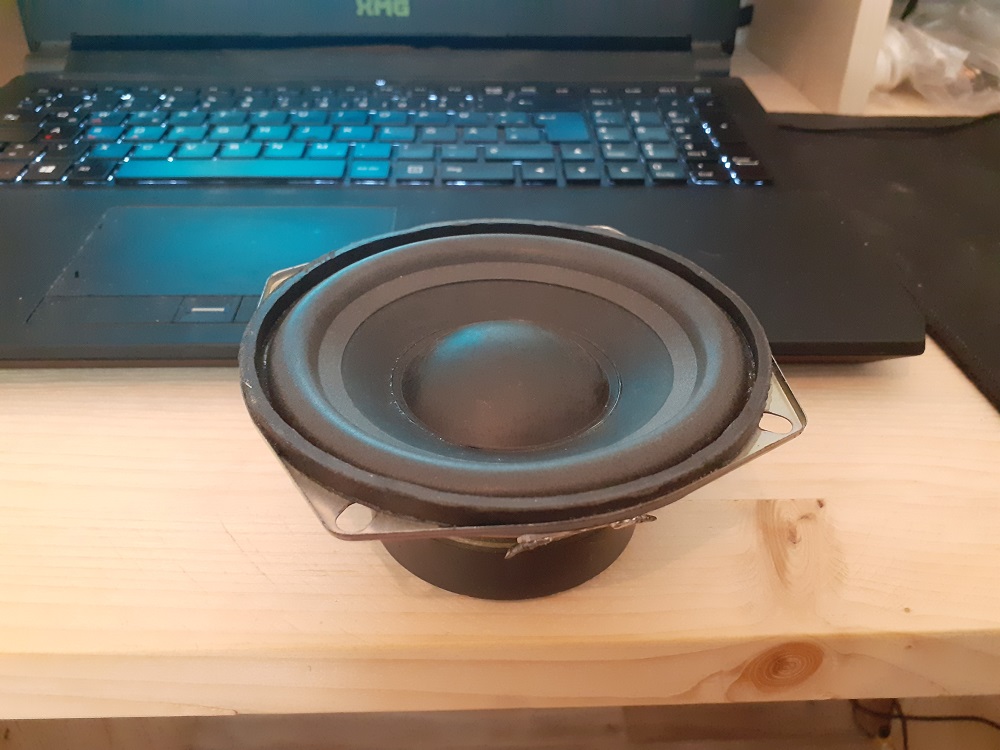

Hier noch der eingesetzte Tieftöner
Nichts dolles, aber er funktioniert...
Ein kleiner Höreindruck: Midranger - Unrequited (feat. Holly Drummond)
