501-301-Box

Einleitung
Einleitung
Einleitung


Download Projektdateien: SW501_Box_v3.FCStd
Download Projektdateien: SW501_Box_v3.wpr

Eckdaten:
Breitbänder Omnes Audio BB 3.01A
Subwoofer Omnes Audio SW 5.01
Verstärker TPA3116D2 Mono
Abstimmung Subwoofer 5L @ 55Hz (HP35)
Verstärkerleistung ca. 42W
Abmessungen 19,5 x 28,0 x 17,0cm (HxBxT)
Gewicht ca. 5kg
Spannungsversorgung 3S 11,1V 2400mAh LiPo-Akku
20V DC/DC Converter
Holzliste:
Material Multiplex 9 mm
Front/Rück 17,7 x 26,2 cm
Deckel/Boden 17,0 x 28,0 cm
Seiten 17,0 x 17,7 cm
Panel 17,3 x 25,8 cm

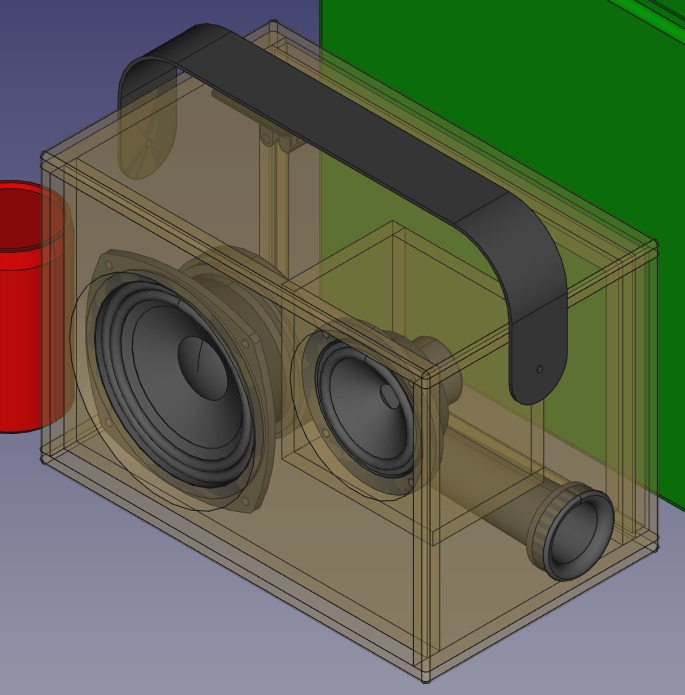

3D Modell der Box. Die Front ist um 1cm versetzt, die Chassis sind von innen montiert.




Der Breitbänder hat eine eigene Kammer, das BR-Rohr ist seitlich montiert.
