JBL GO (FF) aufgemacht
Meine erste JBL GO Box, der Akku hat mittlerweile deutlich an Kapazität verloren. Ich habe die Box aber auch sehr intensiv genutzt.
Einige Monate lang wurde sie täglich komplett entladen und wieder geladen.
Als Ersatz gab es.....: Wieder eine GO :)
Diese Box ist für mich persönlich der absolute Preis-Leistungs-Kracher.
Der Klang ist sehr schön, die Akkulaufzeit ist sehr gut, die Bauform ist super kompakt und der Preis ist überaus attraktiv.
Natürlich ist von solch einer Box kein Bass zu erwarten, das war mir auch von Anfang an klar,
dennoch kommt sämtlicher Grundton glaubhaft rüber wenn die Box z.B. auf dem Schreibtisch neben dem Notebook steht.
Hörbücher und Serien abends im Bett oder im Hotelzimmer lassen sich damit wunderbar wiedergeben.
Doch nun zu den Bildern. Ganz unten ist auch noch eine Messung angehängt.
| Komponenten: | ||
|---|---|---|
| Verstärker | Texas Instruments LM48511SQ | |
| Hauptplatine | P/N: 79007130SP00R00 | |
| Chassisbaugruppe | P/N: FC0014-GF0070092 | |
| Chassis | P/N: LC0013-0001010 (F40N4B) (32mm , 3,7Ω) | |
| Gehäuse | P/N: 71405S500307R34 | |
| Akku | P/N: 013015030901339 (GSP072035) |

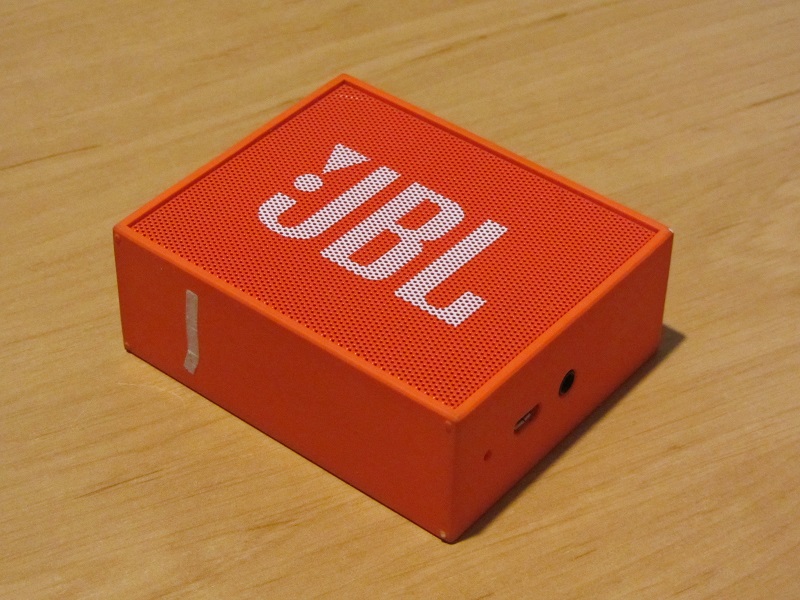

Unten mittig und nach links versetzt finden sich zwei Ausschnitte, hier kann mit einem flachen Schraubendreher das Gitter abgehebelt werden

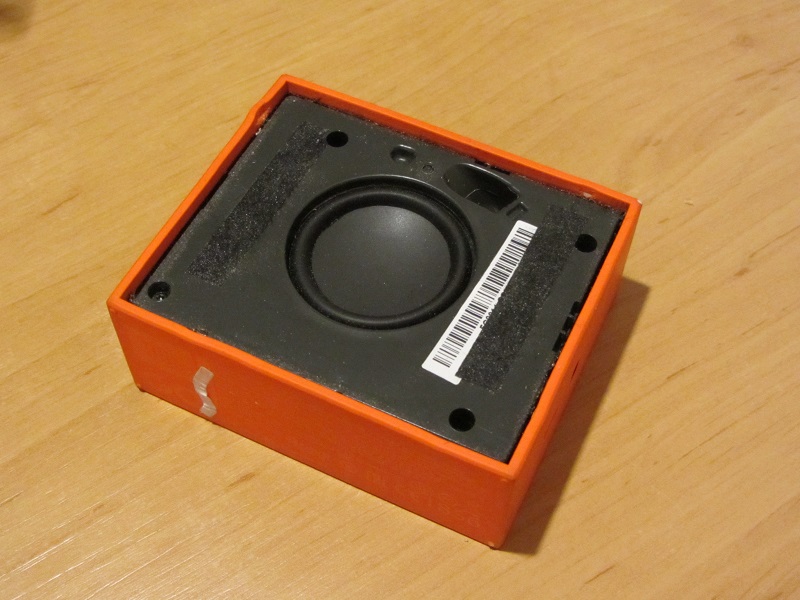

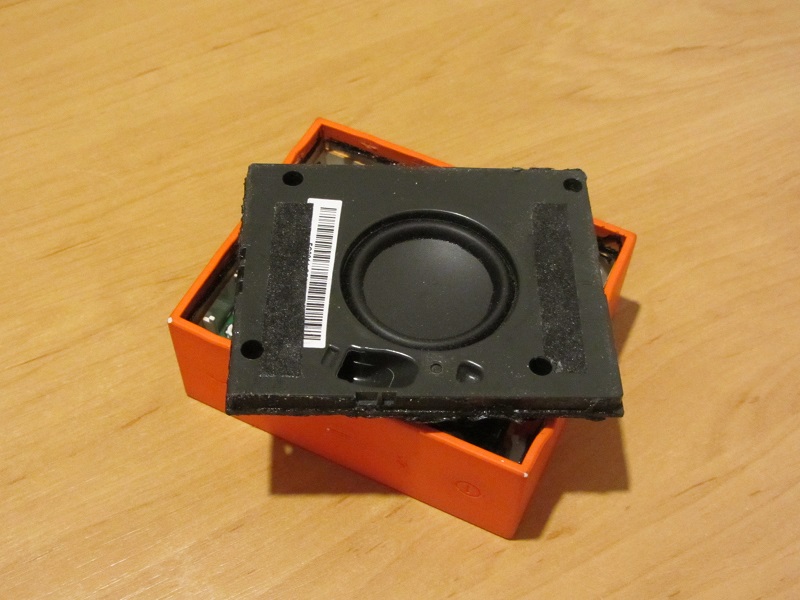

Die Chassisbaugruppe, mittig über dem Chassis befindet sich das Loch für die LED, rechts davon die BR-Öffnung. Diese liegt also "oben". Sollte die Box also mal im Wasser stehen, ist sie bis zum USB-Anschluss auf ca. 2cm Höhe "dicht"
Mit vier Torx T6 Schrauben ist die Chassisbaugruppe mit dem Gehäuse verschraubt

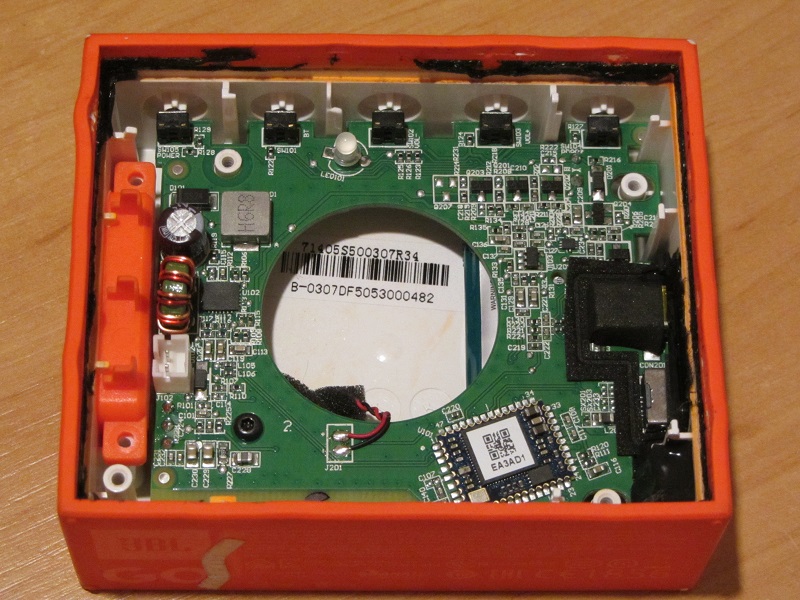

Die Hauptplatine, links die Vertiefung um z.B. ein Schlüsselband einzuhängen, oben die Bedienelemente, rechts die Anschlüsse

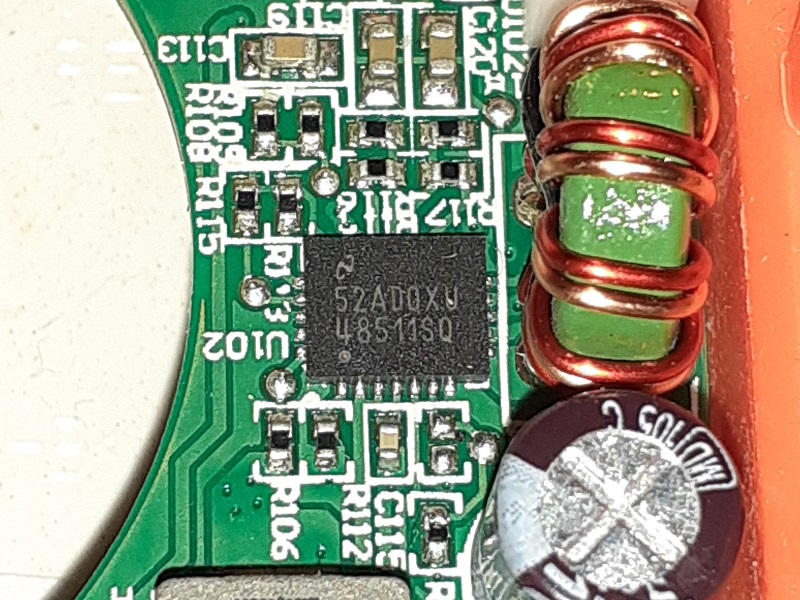

Der Verstärkerchip ist ein TI LM48511SQ mit 5,4W bei 5V und 4Ω

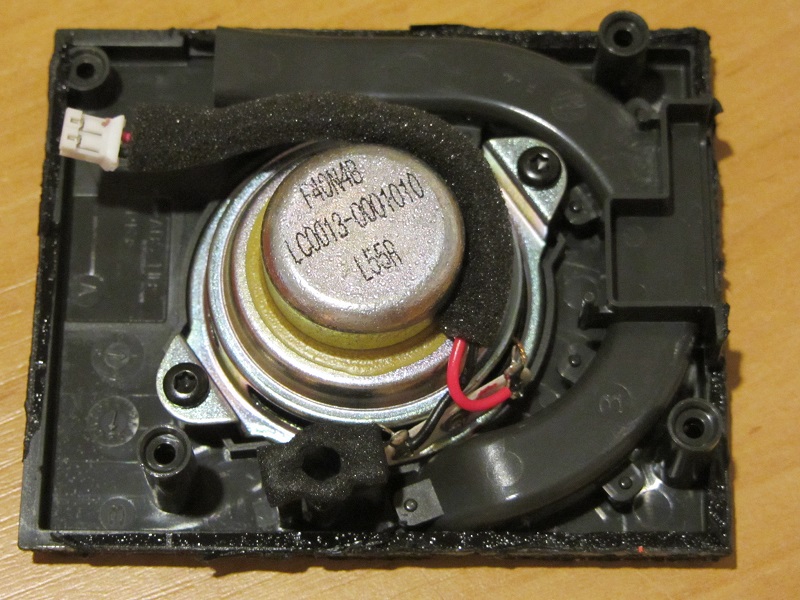

Die Chassisbaugruppe von hinten, der Bassreflexkanal misst gut 10cm in der Länge, die Fläche dürfte bei ca. 0,8 - 1,0 cm2 liegen

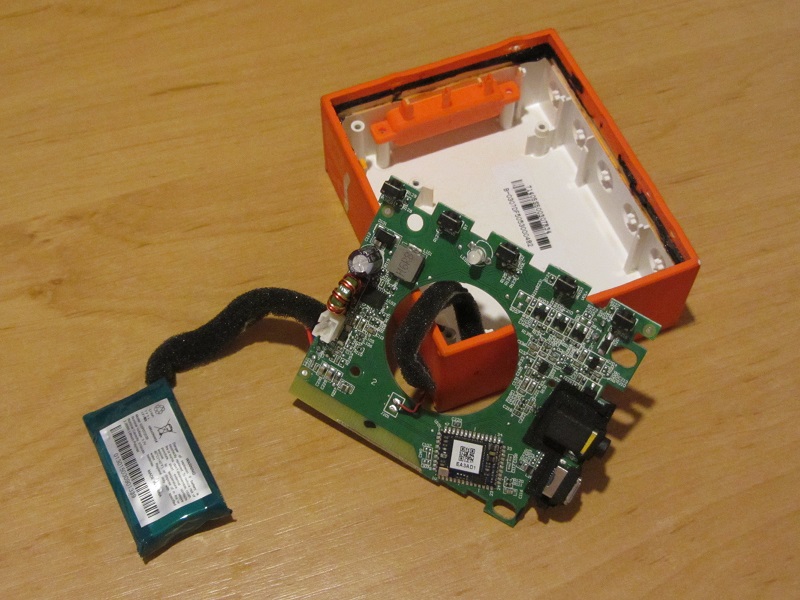

Die Hauptplatine ist mit dem Akku und dem Gehäuse verlötet

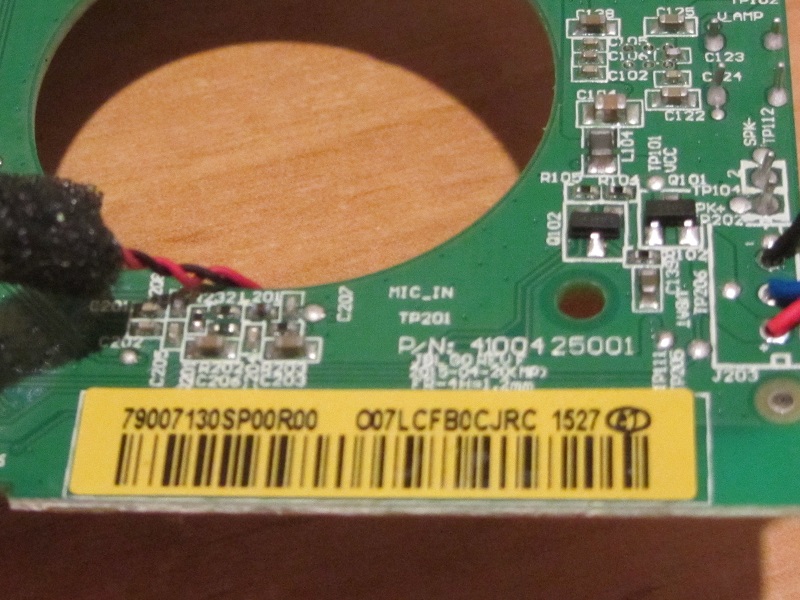

Hier noch die Artikelnummer der Hauptplatine, die SMD-Bauteile darauf sind größtenteils exakt ausgerichtet, gute Fertigung

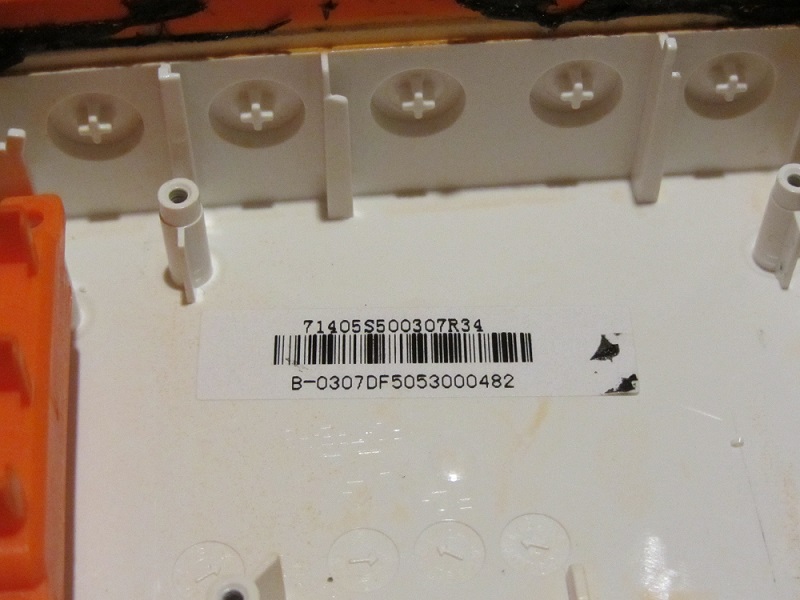

Noch ein Bild von der Artikelnummer des Gehäuses

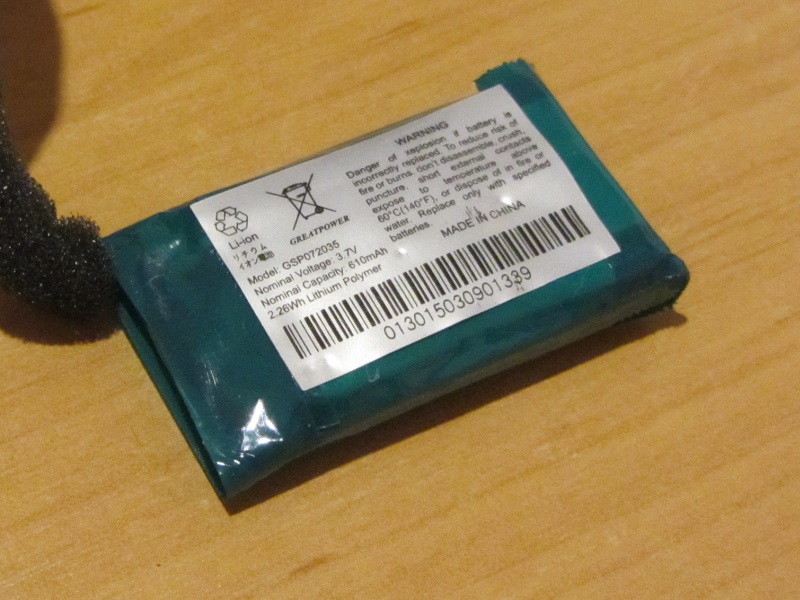

Und hier noch der Akku vom Typ GSP072035 mit 3,7V und 610mAh, Ersatz scheint es im Netz zu geben, jedoch bekommt man für 10€ mehr bereits eine neue JBL GO Box

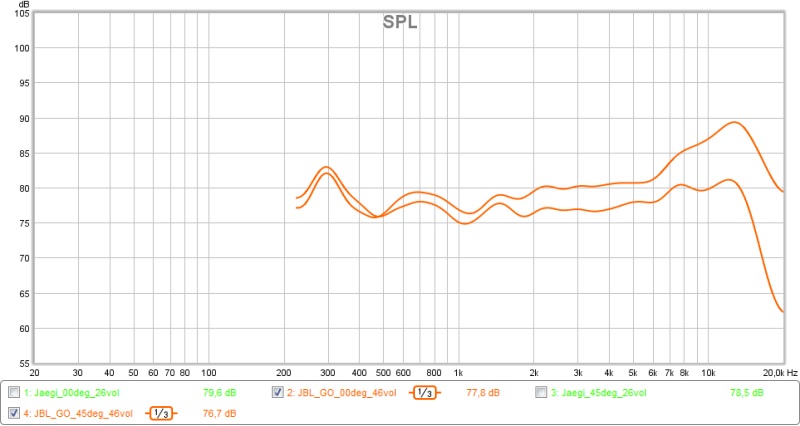

Hier schließlich die versprochene Messung, gemessen mit einem UMIK-1 ab 200Hz. Auf Achse ein krasser Hochtonanstieg, unter Winkel verfliegt dieser jedoch recht schnell. So hat man auch beim Hören weit außerhalb der Achse nicht das Gefühl dass etwas fehlen würde. Unter anderem einer meiner Gründe zum Kauf dieser Box, denn wie oft hört man exakt auf Achse? Genau - nie.
