Mobile Subwoofer
Da es im Bereich mobiler Lautsprecherboxen auch immer wieder um das Thema Subwoofer geht, möchte ich euch hier ein
paar Vorschläge für mögliche Konzepte vorstellen.
Die unten stehenden Simulationen/Berechnungen beziehen immer ein Tiefpassfilter mit 12dB Steilheit bei 150Hz mit ein (BW),
wie es in ähnlicher Form bei vielen Verstärker-Boards aus China zu finden ist.
Als BR-Rohre kommen bei mir zumeist einfache HT-Rohre aus dem Baumarkt zum Einsatz. Diese gibt es in verschiedenen Größen.
Die Angabe des BR-Rohres in der Tabelle bezieht sich (meist) auf genau solche Rohre.
Das angegebene Volumen stellt das Volumen dar, welches tatsächlich "für die Arbeit" des Subwoofers verfügbar sein muss.
Da das Chassis selbst, das BR-Rohr und andere Einbauten auch noch Platz "verbrauchen", muss das finale Gehäuse innen natürlich etwas größer ausfallen.
Am Beispiel des the box speaker 12-280/8-W würde ich das endgültige Gehäuse innen etwa 50L groß machen.
Eine Formel für das Volumen eines Zylinders, des BR-Rohres, findet ihr unter Nützliches.
Richtwerte für die Verdrängungsvolumen von Subwooferchassis:
- 15" / 38cm : 4,0L
- 12" / 30cm : 2,6L
- 10" / 25cm : 1,5L
- 8" / 20cm : 0,8L
- 6,5" / 16cm : 0,5L
- 5" / 13cm : 0,3L
- toulehautparleur
- Thomann
- h-audio
- Lautsprechershop Strassacker
- Lautsprecher Berlin
- Quint Audio Store
- oaudio / BPA
- reichelt
- Conrad
- heba-sound
- intertechnik
- boomaudio
- ...
- Grün hinterlegte Chassis sind neu zur Liste hinzugefügt.
- Chassis die ich persönlich besonders attraktiv finde haben ein ★ in den Anmerkungen.

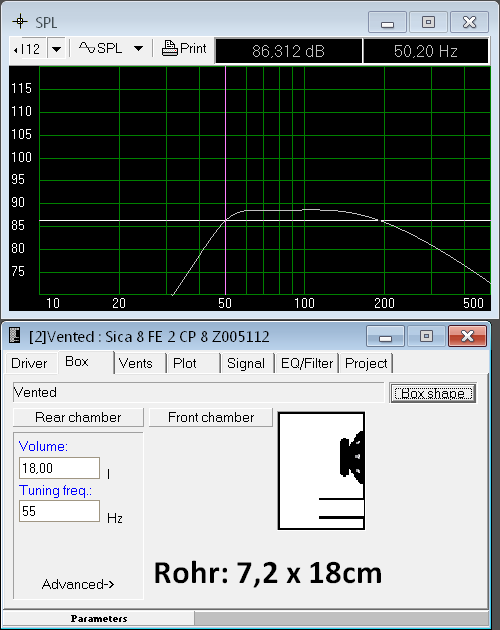

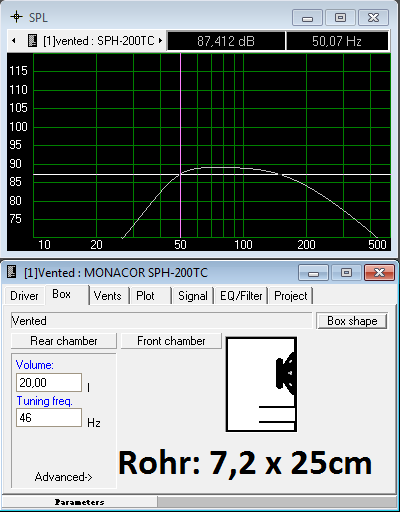

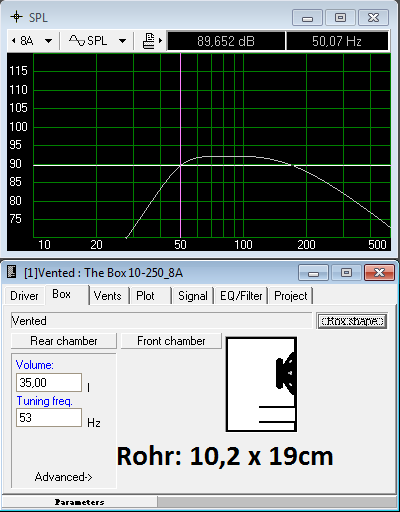

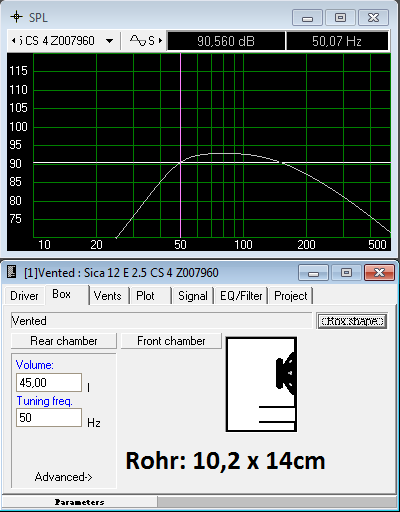

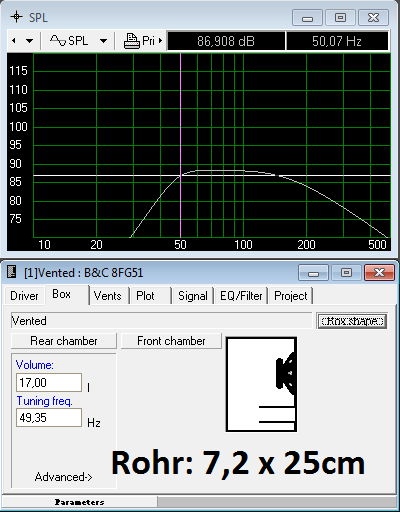

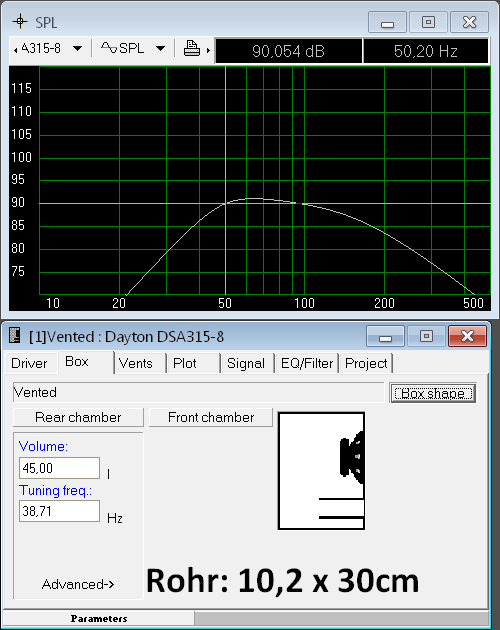

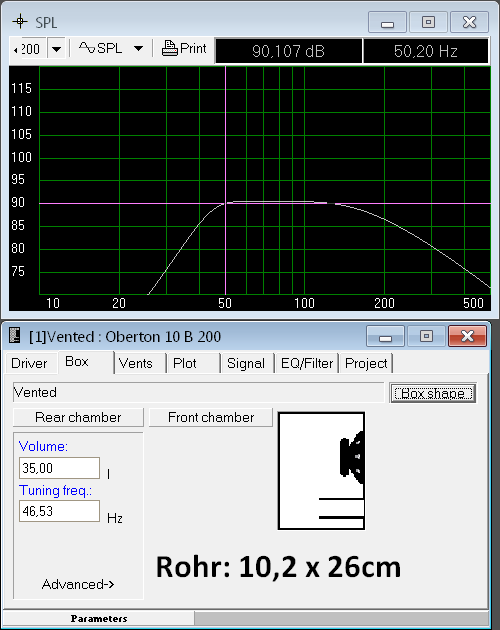

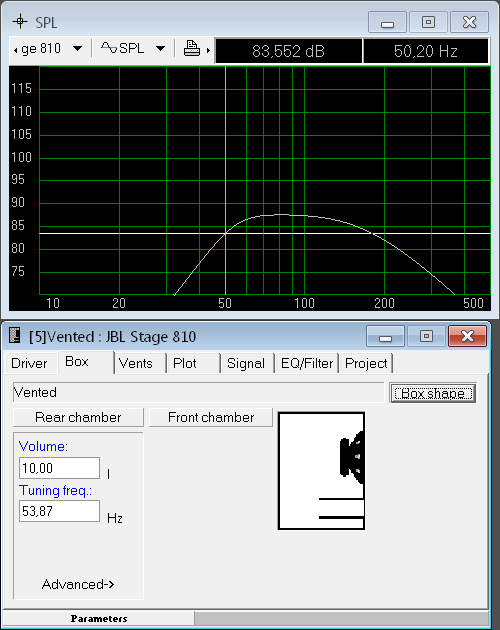

- Einige Abstimmungen sind mit einer Simulationsansicht versehen.
- mobsub_chassis_200707.zip als Download
Chassis | Abstimmung Hz |
BR-Rohr d x l |
Pegel (50Hz/70Hz) |
Grenzf. Hz |
Imp. Ω |
Preis | Anmerkungen |
Dayton Audio DSA90-8 |

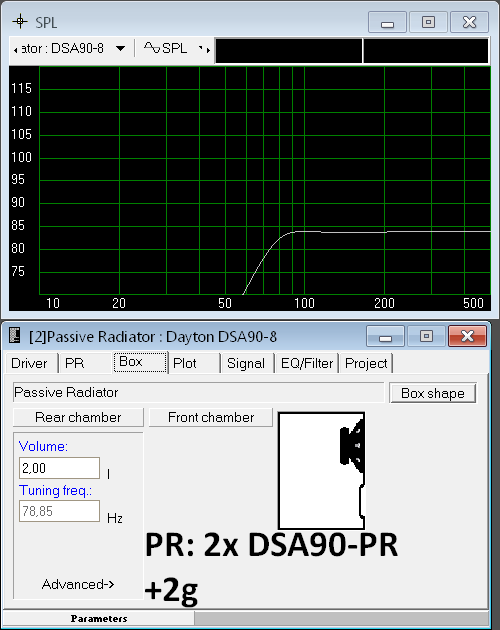

2L @ 79Hz | 2x DSA90-PR | 62,1 / 78,0 dB | 75Hz | 8Ω | € | ★ Recht leise aber auch unfassbar kompakt! 2gr Zusatzmasse! |
Dayton Audio TCP115-4 |

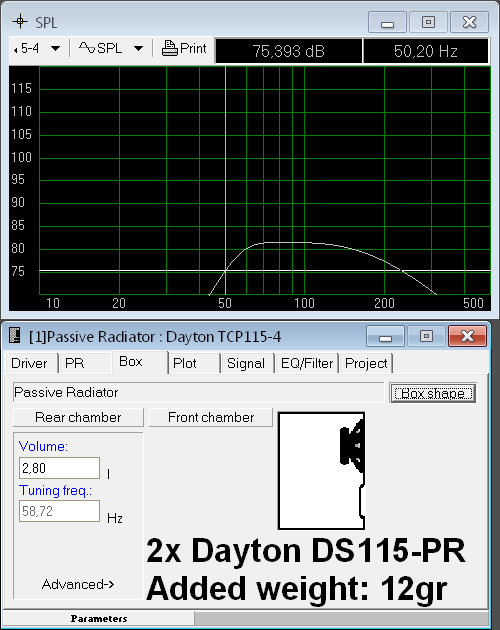

2,8L @ 59Hz | 2x DS115-PR | 75,4 / 81,5 dB | 55Hz | 4Ω | € | ★ Recht leise aber auch unfassbar kompakt! 12gr Zusatzmasse! |
Dayton Audio DSA115-8 |

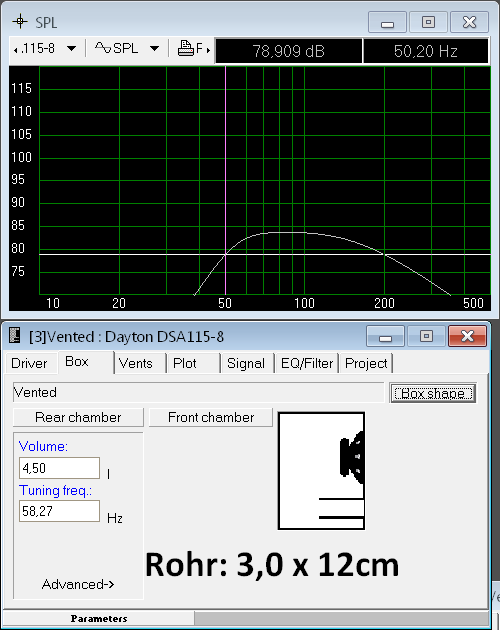

4,5L @ 58Hz | 1x 3,0 x 12 cm | 78,9 / 83,5 dB | 52Hz | 8Ω | € | |
Peerless SDS-P830855 |
4,5L @ 53Hz | 1x 3,0 x 15 cm | 80,8 / 82,9 dB | 48Hz | 8Ω | € | Extrem kompakt und tiefreichend |

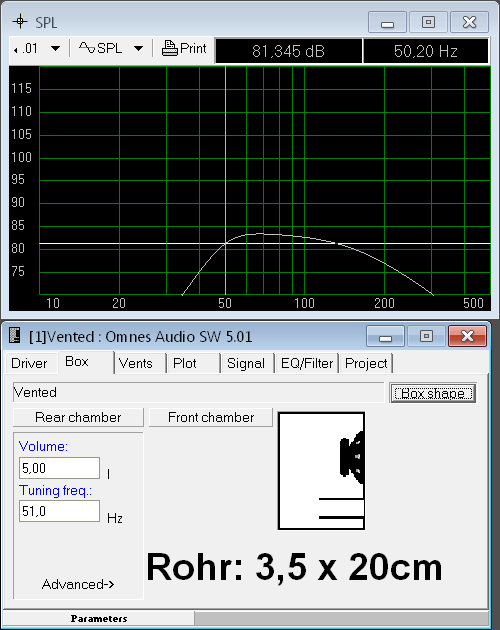

Omnes Audio SW 5.01 |
5L @ 51Hz | 1x 3,5 x 20 cm | 81,3 / 83,4 dB | 47Hz | 4Ω | € | |
Gradient MDS 05 |

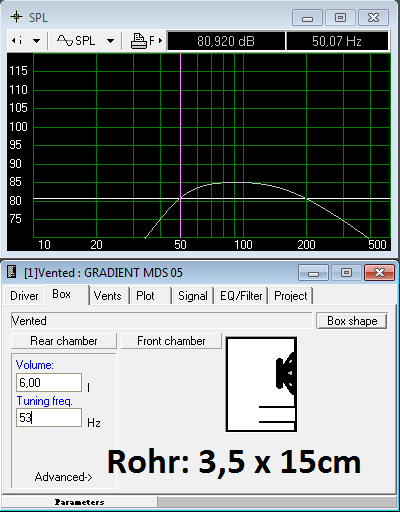

6L @ 53Hz | 1x 3,5 x 15 cm | 80,9 / 84,7 dB | 52Hz | 4Ω | € | |
Faital Pro 5FE100 C |
6L @ 56Hz | 1x 4,7 x 25 cm | 81,7 / 84,9 dB | 50Hz | 4Ω | € | |
Dayton Audio DSA135-8 |
6L @ 53Hz | 1x 3,5 x 15 cm | 80,7 / 84,4 dB | 51Hz | 8Ω | € | |
Gradient CR-120 |
6L @ 53Hz | 1x 3,5 x 15 cm | 81,0 / 84,2 dB | 50Hz | 8Ω | € | |
Mission CP-134 |
6,5L @ 54Hz | 1x 3,5 x 13 cm | 81,8 / 85,5 dB | 51Hz | 4Ω | € | |
SICA 5 F 1.5 CP 4 Z002653 |
7L @ 53Hz | 1x 4,7 x 24 cm | 82,8 / 84,8 dB | 47Hz | 4Ω | € | |
Peerless SLS-P830946 |
7L @ 49Hz | 1x 3,5 x 15 cm | 82,3 / 85,1 dB | 49Hz | 4Ω | €€ | ★ Super Chassis für eine sehr kompakte High-End Box |
Wavecor SW146WA01 |
8L @ 50Hz | 1x 3,5 x 12 cm | 83,7 / 85,1 dB | 45Hz | 4Ω | €€ | Kompaktes High-End Chassis, Rohr z.B. BR/HP35 |
Omnes Audio SW 6.01 |
9L @ 50Hz | 1x 4,7 x 20 cm | 83,7 / 85,5 dB | 46Hz | 4Ω | € | |
Dayton Audio DSA175-8 |

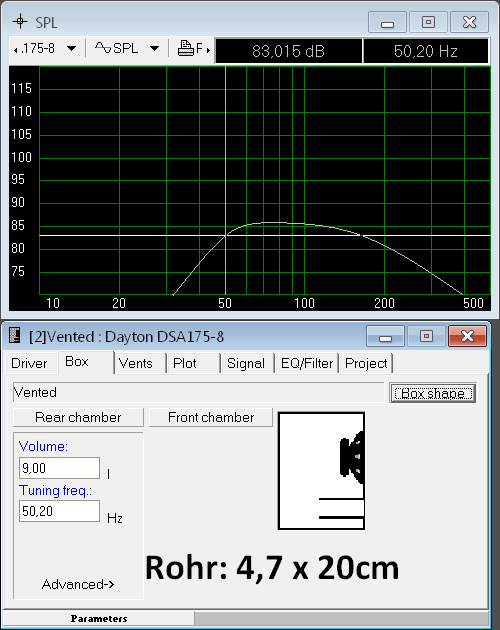

9L @ 50Hz | 1x 4,7 x 20 cm | 83,0 / 85,9 dB | 48Hz | 8Ω | € | Läuft auch in 7L netto! |
Eighteensound 6ND430 |

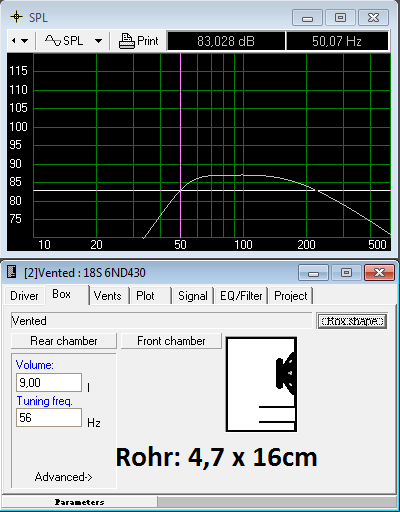

9L @ 56Hz | 1x 4,7 x 16 cm | 83,0 / 86,8 dB | 51Hz | 4Ω | €€ | Aus dem höheren Preissegment, aber dennoch sehr interessant. Auch in 4 Ohm verfügbar. |
Gradient CR-160 |
9L @ 49Hz | 1x 4,7 x 21 cm | 83,2 / 85,5 dB | 47Hz | 8Ω | € | Relativ viel Tiefgang und nicht all zu teuer. |
SB Acoustics SB13PFC25-4 |
9L @ 50Hz | 1x 4,7 x 20 cm | 83,4 / 85,8 dB | 47Hz | 4Ω | € | |

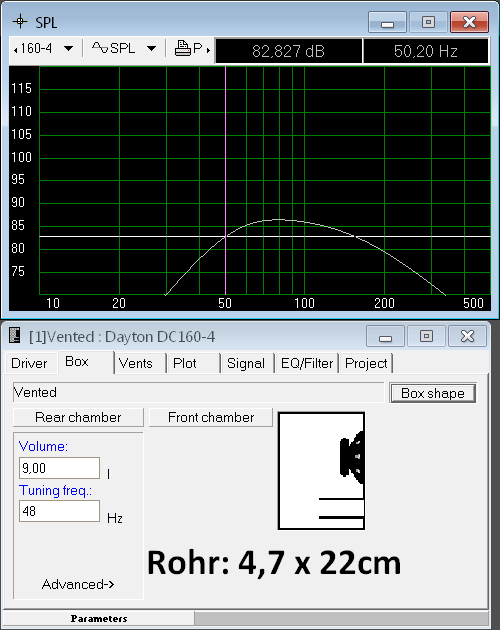

Dayton Audio DC160-4 |
9L @ 48Hz | 1x 4,7 x 22 cm | 83,3 / 86,1 dB | 49Hz | 4Ω | € | |
JBL Stage 810 |
10L @ 54Hz | 1x 4,7 x 15 cm | 83,5 / 87,4 dB | 51Hz | 4Ω | € | Sehr klein bauender 8"er. Eine der großen Ausnahmen aus dem Car-HiFi Bereich |
Monacor SPH-165 |
12L @ 48Hz | 1x 4,7 x 16 cm | 85,0 / 86,7 dB | 46Hz | 8Ω | €€ | Sehr kompakt und tiefreichend |
Gradient MDS 08 |
13L @ 48Hz | 1x 4,7 x 14 cm | 84,8 / 87,6 dB | 48Hz | 4Ω | €€ | ★ Gebaut und für gut befunden |
Axton ATW20 |

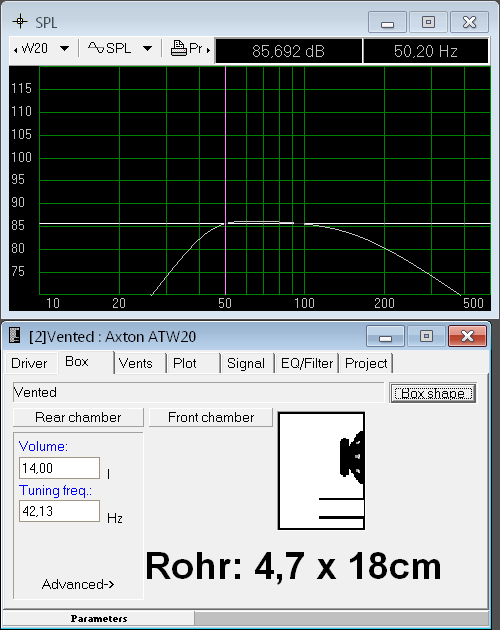

14L @ 42Hz | 1x 4,7 x 18 cm | 85,7 / 86,2 dB | 42Hz | 8Ω | €€ | |
Mission CP-164 |
15L @ 47Hz | 1x 4,7 x 13 cm | 86,0 / 88,0 dB | 47Hz | 4Ω | € | |
mivoc AW 2000 |
15L @ 45Hz | 1x 4,7 x 14 cm | 85,0 / 88,0 dB | 50Hz | 4Ω | € | BR-Rohr könnte Geräusche verursachen |
Lavoce SSF081.50 |

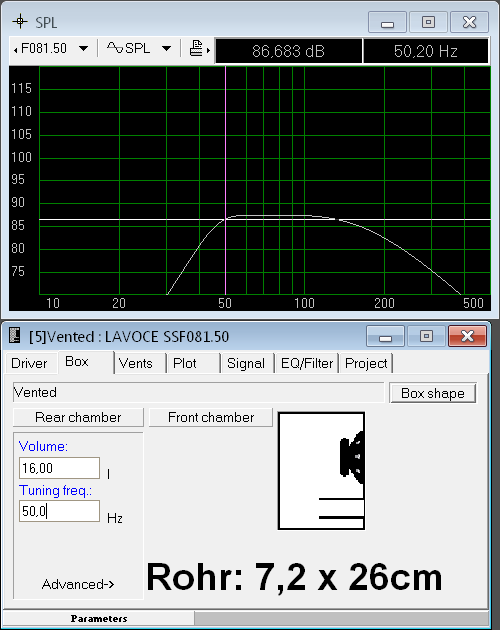

16L @ 50Hz | 1x 7,2 x 26 cm | 86,7 / 87,6 dB | 44Hz | 8Ω | €€ | |
Oberton 8 MB 201 |

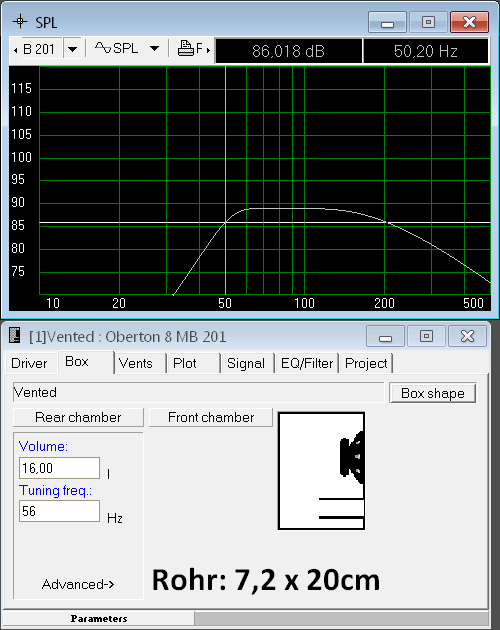

16L @ 56Hz | 1x 7,2 x 20 cm | 86,0 / 89,0 dB | 50Hz | 8Ω | €€ | |
mivoc SWM68 |
17L @ 45Hz | 1x 4,7 x 12 cm | 85,8 / 86,5 dB | 42Hz | 8Ω | € | |
SICA 6 F 1,5 CP |
17L @ 50Hz | 1x 7,2 x 24 cm | 86,6 / 87,6 dB | 45Hz | 8Ω | € | Klein, laut und tiefreichend,
alternativ: 14L @ 54Hz |
Faital Pro 8RS250 |
17L @ 49Hz | 1x 7,2 x 25 cm | 87,0 / 87,8 dB | 44Hz | 8Ω | €€ | etwas teurer, ähnlich BC 8FG51 |
B&C 8FG51 |
17L @ 49Hz | 1x 7,2 x 25 cm | 86,9 / 88,3 dB | 46Hz | 8Ω | etwas teurer, aber kompakt u. tiefreichend | |
Monacor SP-167C |
17L @ 49Hz | 1x 4,7 x 10 cm | 85,8 / 88,5 dB | 49Hz | 4Ω | € | |

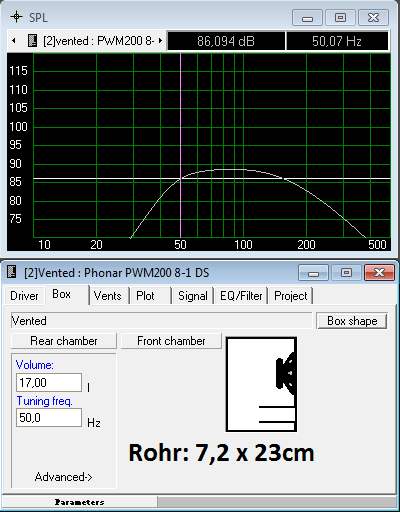

Phonar PWM200 8-1 DS |
17L @ 50Hz | 1x 7,2 x 23 cm | 86,1 / 88,5 dB | 47Hz | 4Ω | € | Gab es mal bei Pollin, vielleicht kann man ihn ja noch irgendwo auftreiben :) |
Sica 8 FE 2 CP 8 |
18L @ 55Hz | 1x 7,2 x 18 cm | 86,3 / 88,6 dB | 49Hz | 8Ω | € | |
Dayton Audio DCS205-4 |
18L @ 44Hz | 1x 7,2 x 25 cm | 87,1 / 87,8 dB | 43Hz | 4Ω | € | ★ Recht viel Pegel und Tiefgang aber immer noch kompakt |
TangBand W69-1024J |
18L @ 48Hz | 1x 7,2 x 25 cm | 86,7 / 89,0 dB | 47Hz | 8Ω | €€ | ★ Fläche wie ein 8"er, Breite wie ein 6.5"er |
Gradient CR-200 |

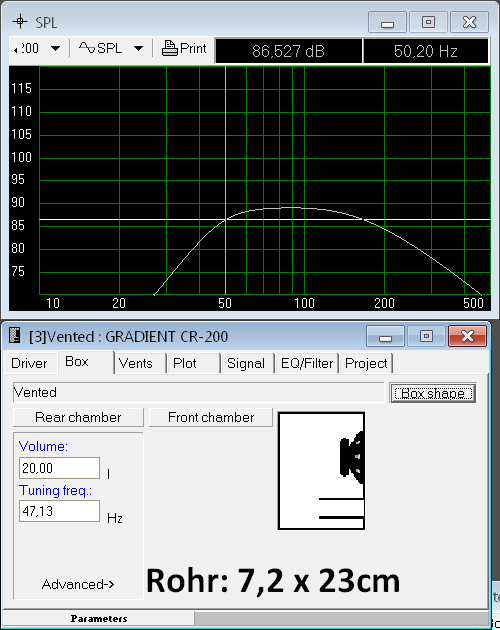

20L @ 47Hz | 1x 7,2 x 23 cm | 86,6 / 88,9 dB | 47Hz | 8Ω | € | Braucht etwas mehr Volumen, ist dafür aber recht preiswert |
Dayton Audio DS215-8 |
20L @ 46Hz | 1x 7,2 x 25 cm | 86,6 / 88,5 dB | 46Hz | 8Ω | € | |
Monacor SPH-200TC |
20L @ 46Hz | 1x 7,2 x 25 cm | 87,4 / 89,1 dB | 47Hz | 2x 8Ω | €€ | |

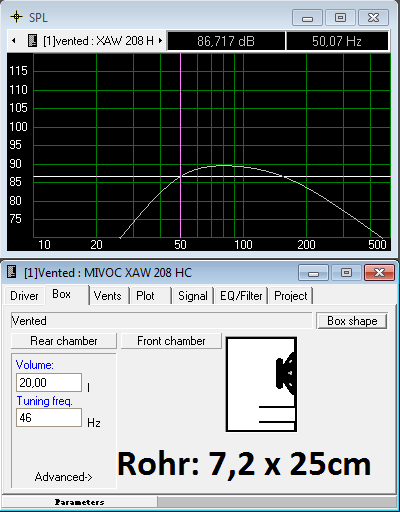

mivoc XAW 208 HC |
20L @ 46Hz | 1x 7,2 x 25 cm | 86,7 / 89,4 dB | 48Hz | 8Ω | €€ | leider ein Auslaufmodell |
Monacor SP-8/150PRO |
20L @ 55Hz | 1x 7,2 x 16 cm | 86,1 / 89,2 dB | 50Hz | 8Ω | €€ | |
Monacor SPH-250TC |
22L @ 46Hz | 1x 7,2 x 22 cm | 87,5 / 89,8 dB | 47Hz | 2x 8Ω | €€ | ★ Kompakt, laut, tiefreichend. Kurz: geil |
Omnes Audio W8-670Z |
25L @ 45Hz | 1x 7,2 x 20 cm | 88,0 / 88,3 dB | 43Hz | 4Ω | €€ | |
Omnes Audio SW 10.01 |

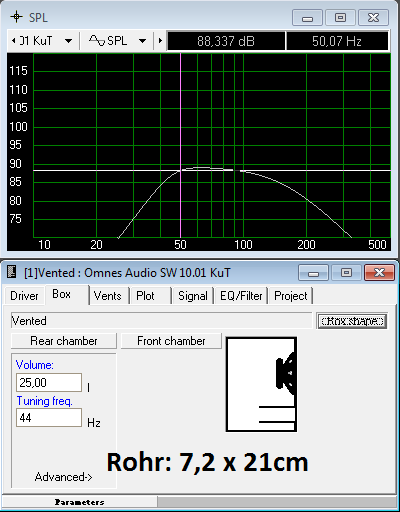

25L @ 44Hz | 1x 7,2 x 21 cm | 88,3 / 89,0 dB | 43Hz | 4Ω | € | |
Visaton W 200 S 4 |
25L @ 41Hz | 1x 7,2 x 25 cm | 87,6 / 89,7 dB | 45Hz | 4Ω | € | |
JBL Stage 1010 |
25L @ 45Hz | 1x 7,2 x 20 cm | 87,6 / 90,1 dB | 48Hz | 4Ω | € | Sehr kleiner und doch lauter 10"er. Eine der großen Ausnahmen aus dem Car-HiFi Bereich |

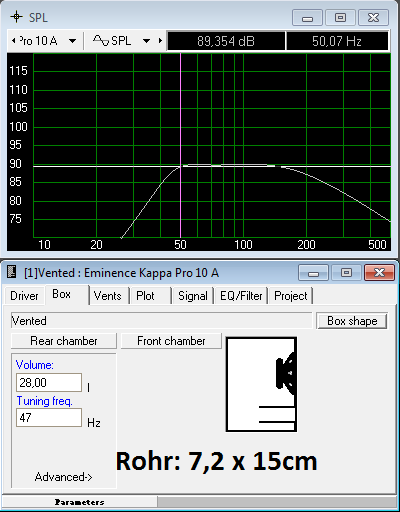

Eminence Kappa PRO 10 A |
28L @ 47Hz | 1x 10,2 x 33 cm | 89,3 / 89,8 dB | 44Hz | 8Ω | €€€ | Sehr kompakt, laut und tiefreichend |

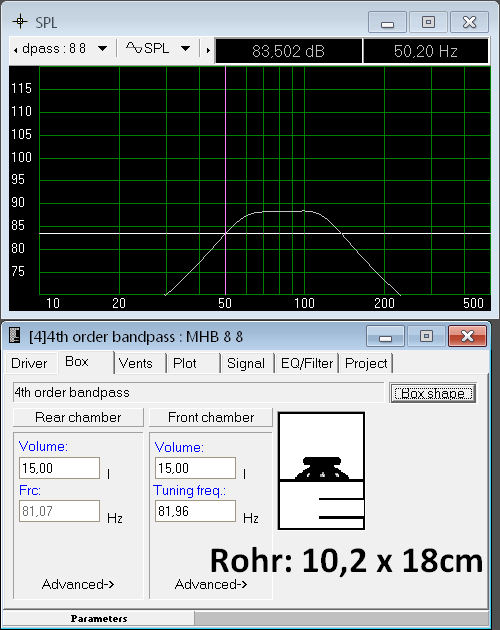

MHB 8 | 30L BP4th | 1x 10,2 x 18 cm | 83,5 / 88,2 dB | 52Hz | 8Ω | € | Front: 15L Rück: 15L @ 82Hz |
Faital Pro 12FH500C |
30L @ 50Hz | 1x 10,2 x 25 cm | 88,8 / 91,12 dB | 49Hz | 4Ω | €€€ | Sehr kompakter PA-12"er mit 4Ω Neo-Chassis (4,7kg) |
Audiopur W254 |
30L @ 47Hz | 1x 7,2 x 14 cm | 88,5 / 91,2 dB | 49Hz | 4Ω | € | ★ Laut, kompakt und preiswert |
B&C 12LC76 |
30L @ 48Hz | 1x 7,2 x 14 cm | 89,1 / 89,7 dB | 43Hz | 4Ω | €€€ | Sehr kompakter PA-12"er mit 4Ω und ordentlich Tiefgang Neo-Chassis (3,0kg) |
Oberton 10 B 200 |
35L @ 47Hz | 1x 10,2 x 26 cm | 90,1 / 90,5 dB | 42Hz | 8Ω | €€€ | Viel Tiefgang für einen 10"er |
Monacor SP-10/150PA |
35L @ 50Hz | 1x 10,2 x 21 cm | 90,3 / 91,0 dB | 45Hz | 8Ω | €€€ | |
the box speaker 10-250/8A |
35L @ 53Hz | 1x 10,2 x 19 cm | 89,7 / 92,1 dB | 48Hz | 8Ω | € | Einer der kleinsten PA-Subwoofer |
B&C 10CL51 |

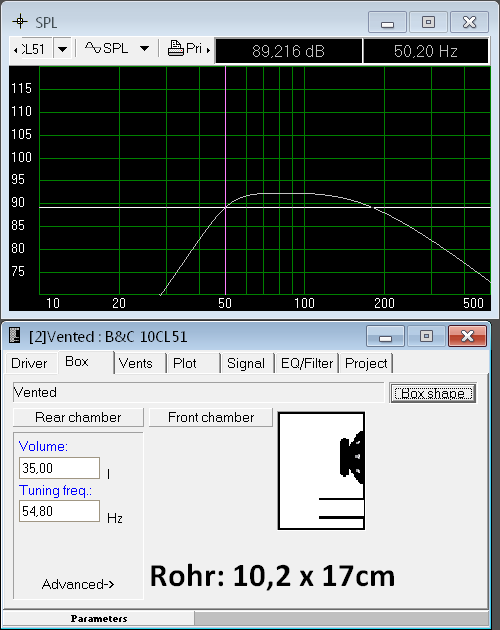

35L @ 55Hz | 1x 10,2 x 17 cm | 89,2 / 92,3 dB | 50Hz | 8Ω | €€€ | Sehr laut mit noch ausreichend viel Tiefgang |
Sica 12 SR 3 CP 4 Z007943 |
35L @ 45Hz | 1x 10,2 x 27 cm | 89,2 / 90,8 dB | 43Hz | 4Ω | €€€ | Kompakter PA-12"er mit 4Ω |
JBL Stage 1010 |

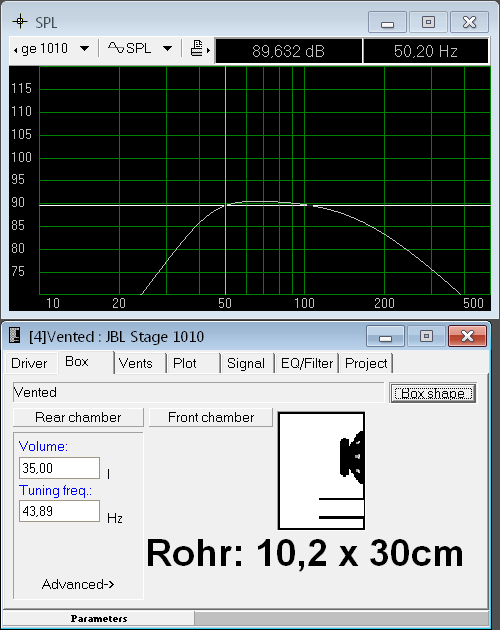

35L @ 44Hz | 1x 10,2 x 30cm | 89,6 / 90,1 dB | 43Hz | 4Ω | € | Viel Tiefgang UND Pegel. Eine der großen Ausnahmen aus dem Car-HiFi Bereich |
Ravemaster BSW 124-II |

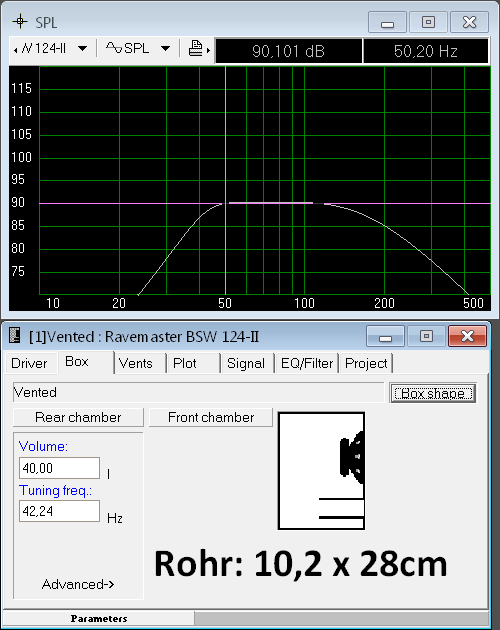

40L @ 42Hz | 1x 10,2 x 28cm | 90,1 / 90,3 dB | 40Hz | 4Ω | € | Viel Tiefgang und Pegel aus wenig Volumen |
mivoc AW 3000 |
40L @ 40Hz | 1x 10,2 x 32 cm | 89,7 / 90,5 dB | 41Hz | 4Ω | € | Der Klassiker |
the box speaker 12LP075-W |

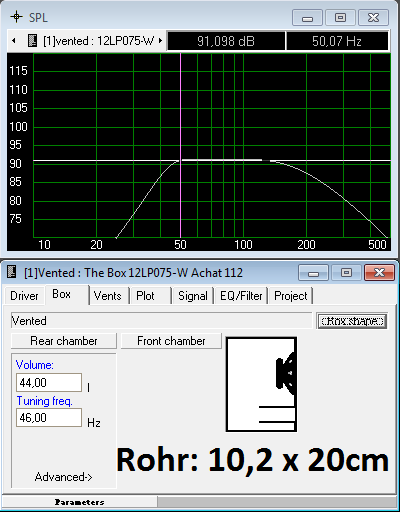

44L @ 46Hz | 1x 10,2 x 20 cm | 91,1 / 91,2 dB | 43Hz | 4Ω | €€ | ★ Nur auf Bestellung beim großen T (Achat 112 Sub) |
the box speaker 12-280/8-W |
44L @ 44Hz | 1x 10,2 x 22 cm | 90,9 / 91,9 dB | 44Hz | 8Ω | € | ★ Gebaut und für gut befunden |
Dayton Audio DSA315-8 |
45L @ 39Hz | 1x 10,2 x 30 cm | 90,0 / 91,1 dB | 41Hz | 8Ω | € | Nicht ganz billig, aber viel Tiefgang! |
Sica 12 E 2.5 CS 4 Z007960 |
45L @ 50Hz | 1x 10,2 x 14 cm | 90,6 / 92,9 dB | 46Hz | 4Ω | €€ | Oder 2x Rohr 10,2 x 36cm |
Oberton 12 B 450 |
45L @ 47Hz | 1x 10,2 x 18 cm | 91,2 / 91,8 dB | 44Hz | 8Ω | €€ | etwas teurer, ähnlich 12-280/8-W |
Sica 12 L 2.5 SL 4 Z007901 |
45L @ 50Hz | 1x 10,2 x 14 cm | 90,0 / 92,1 dB | 46Hz | 4Ω | €€€ | Oder 2x Rohr 10,2 x 36cm Neo-Chassis (2,3kg) |
B&C 12HP76-4 |
45L @ 50Hz | 1x 10,2 x 14 cm | 90,6 / 92,4 dB | 44Hz | 4Ω | €€€ | Oder 2x Rohr 10,2 x 36cm Neo-Chassis (3,2kg) |
Sica 12 S 2,5 CS 4 Z007930 |
50L @ 43Hz | 1x 10,2 x 22 cm | 91,0 / 92,3 dB | 43Hz | 4Ω | €€ | Etwas teurer als der 12-280/8-W, dafür in 4 Ohm |

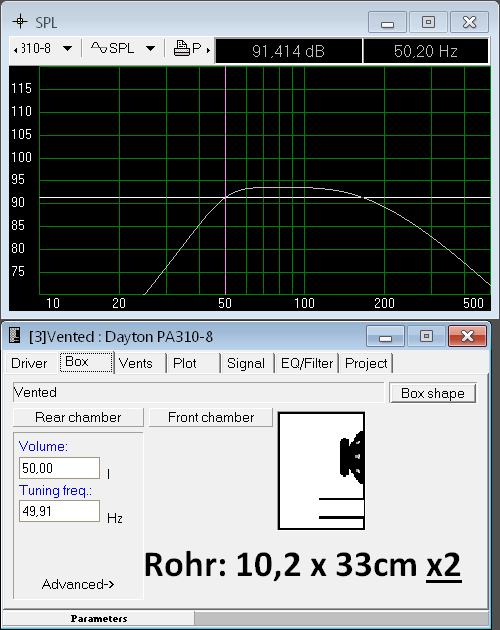

Dayton Audio PA310-8 |
50L @ 50Hz | 2x 10,2 x 33 cm | 91,4 / 93,6 dB | 47Hz | 8Ω | € | Sehr laut für einen 12"er |
Eminence Kappa PRO 12 A |
55L @ 45Hz | 1x 10,2 x 16 cm | 91,9 / 92,9 dB | 44Hz | 8Ω | €€ | Etwas teurer, aber gute Performance |
Faital Pro 12PR300C |
60L @ 48Hz | 2x 10,2 x 28 cm | 92,0 / 93,8 dB | 44Hz | 4Ω | €€€ | Neo-Chassis (2,5kg) |
Eminence Kappa 12 A |

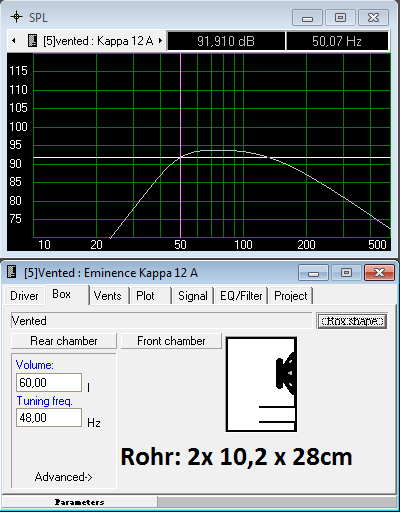

60L @ 48Hz | 2x 10,2 x 29 cm | 91,9 / 93,9 dB | 45Hz | 8Ω | €€ | Bekannt und bewährt |
A&D Audio R1230 |

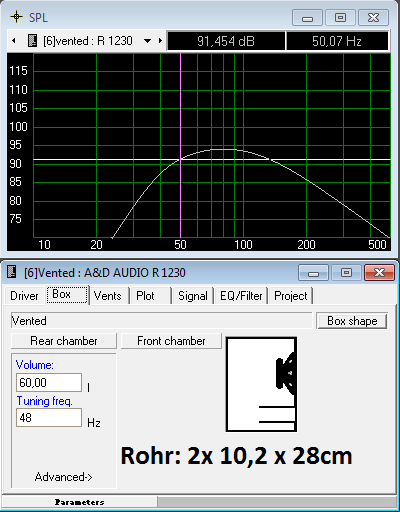

60L @ 48Hz | 2x 10,2 x 28 cm | 91,5 / 94,0 dB | 45Hz | 8Ω | €€ | |
the box speaker 15LB100-8W |
75L @ 48Hz | 2x 10,2 x 22 cm | 93,0 / 94,7 dB | 45Hz | 8Ω | € | Ein extrem kompakter 15"er |
Dayton Audio PA380-8 |
90L @ 47Hz | 3x 10,2 x 30 cm | 94,5 / 95,1 dB | 44Hz | 8Ω | €€ | Ein extrem kompakter 15"er mit ordentlich Pegel |
Ravemaster BSW 154-II |
100L @ 40Hz | 3x 10,2 x 40 cm | 93,6 / 93,5 dB | 38Hz | 4Ω | € | Ein extrem kompakter 15"er mit viel Tiefgang |

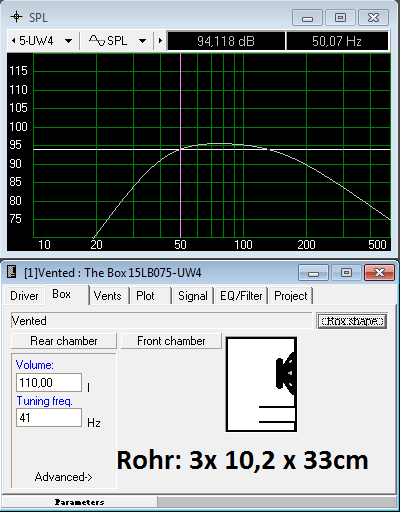

the box speaker 15LB075-UW4 |
110L @ 41Hz | 3x 10,2 x 33 cm | 94,1 / 95,4 dB | 43Hz | 4Ω | € | Unfassbar güstiger 15"er mit ordentlichem Output |
Eminence Kappa PRO 15 LF C |
125L @ 44Hz | 4x 10,2 x 34 cm | 95,4 / 95,9 dB | 42Hz | 4Ω | €€€ | Wilkommen in der Profi-Liga! |
Ravemaster BSW 184-II |
140L @ 34Hz | 3x 10,2 x 40 cm | 93,6 / 94,0 dB | 36Hz | 4Ω | €€ | Sehr tiefreichender und kompakter 18"er |
Dayton Audio DCS450-4 |

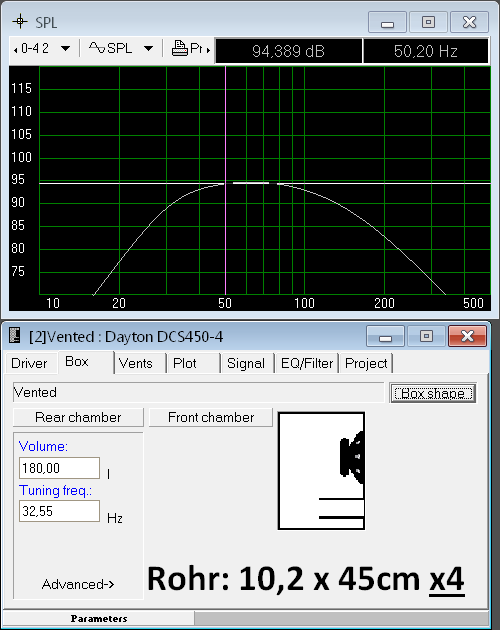

180L @ 33Hz | 4x 10,2 x 45 cm | 94,4 / 94,7 dB | 33Hz | 4Ω | €€ | Sehr tiefreichender und lauter Subwoofer |

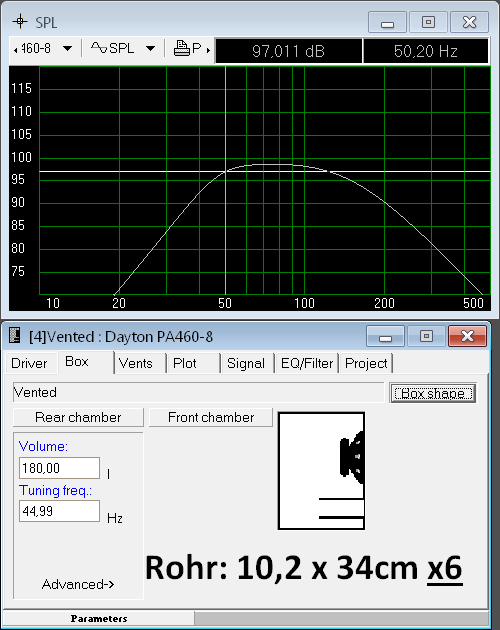

Dayton Audio PA460-8 |
180L @ 45Hz | 6x 10,2 x 34 cm | 97,0 / 98,6 dB | 45Hz | 8Ω | €€ | SEHR lauter Subwoofer mit ausreichend viel Tiefgang |
