Hier mal ein Entwurf für den the box 12-280/8-W, welcher ja gerne für Einsteiger-PA-Systeme sowie mobile
Boxen mit Subwoofer genutzt wird.

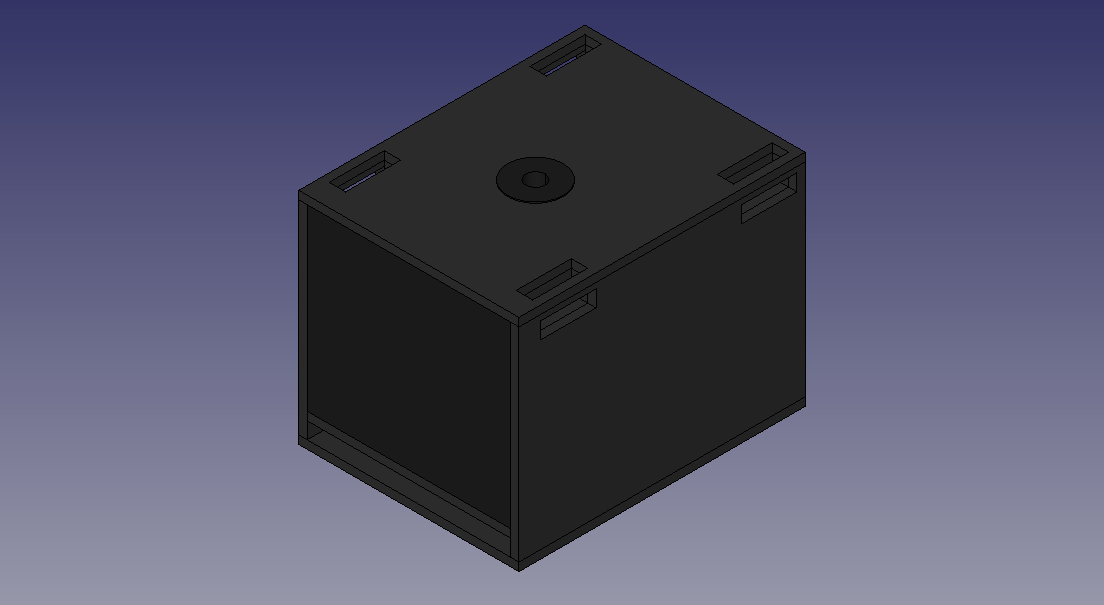

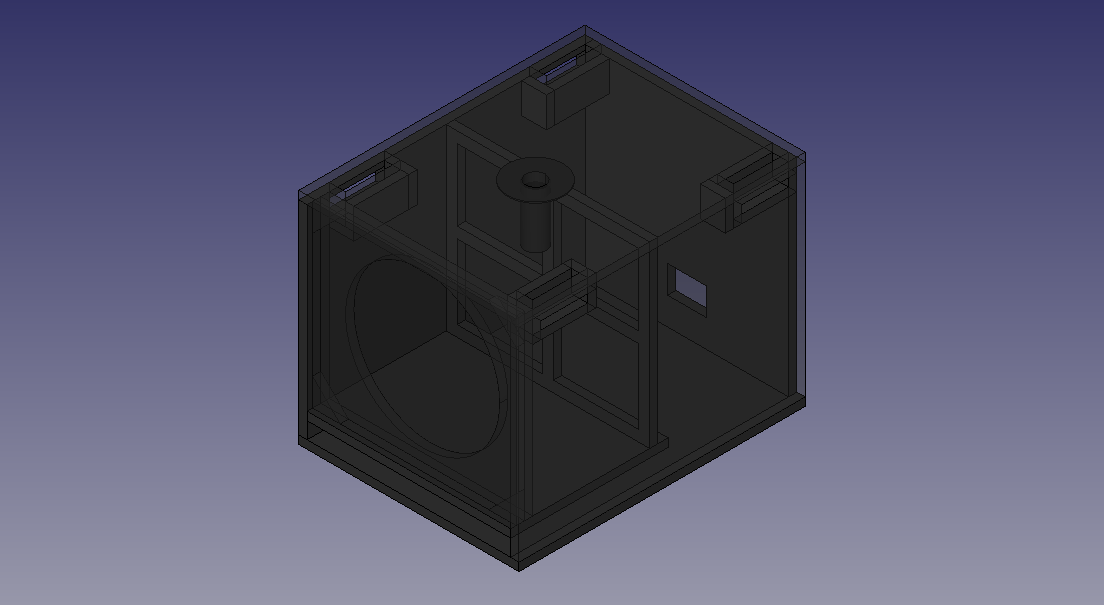

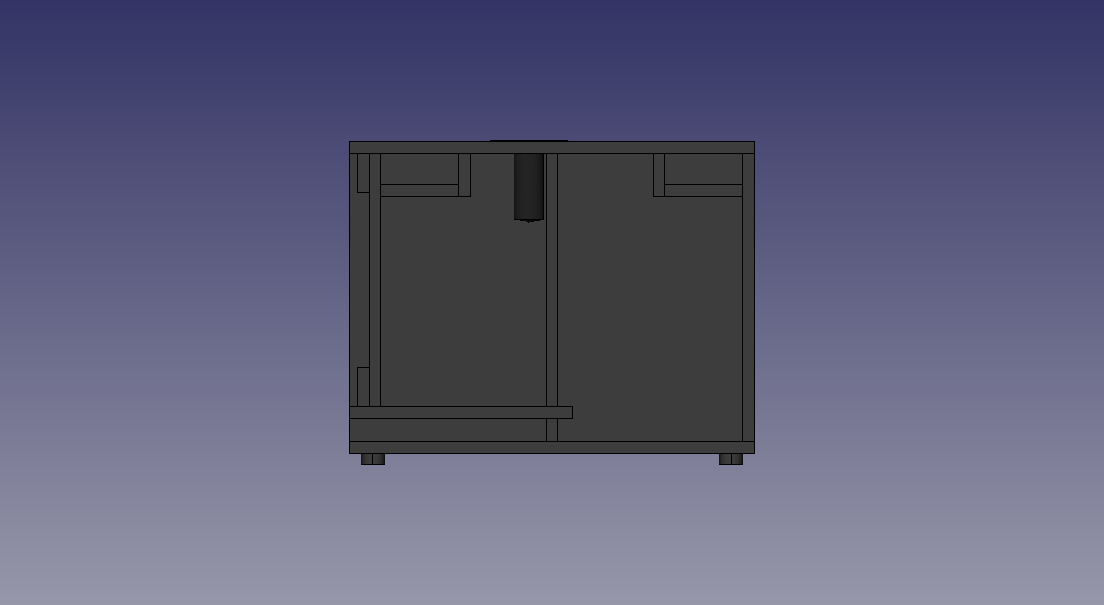

Hier habe ich ihn in ein kompaktes, eher längliches Gehäuse gesteckt und ein paar Griffe in Deckel und Seiten eingearbeitet.
Vielleicht setze ich diesen Plan selbst ein mal um.
Eckdaten: | ||
---|---|---|

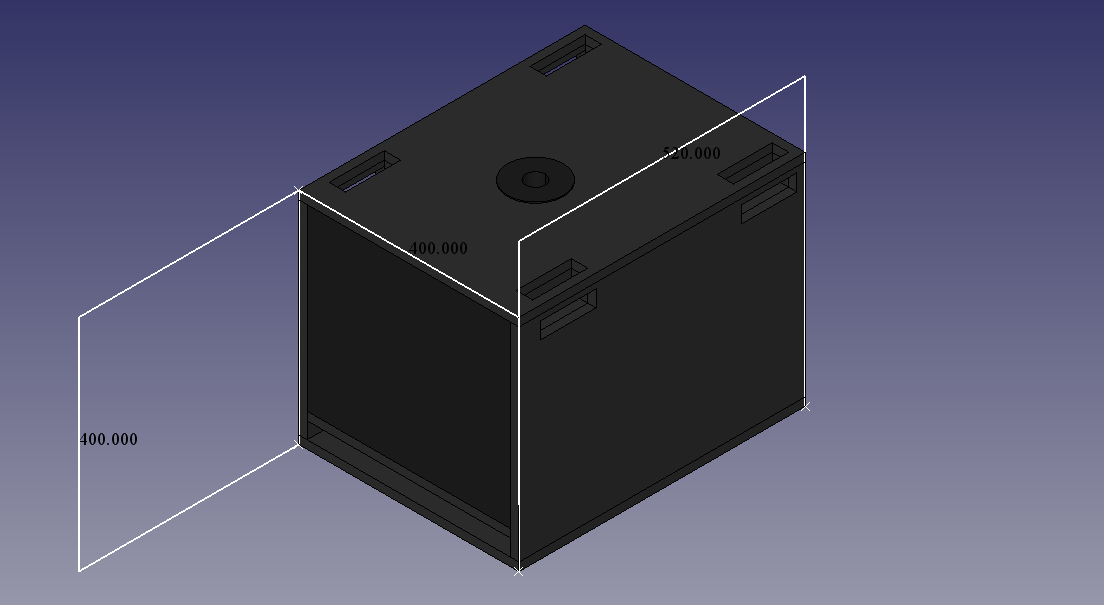

Abmessungen | 40x40x52cm (BxHxT) | |
Gehäusematerial | 15mm MPX | |
Brutto-/Nettovolumen | 83,2L / 50L | |
Abstimmfrequenz | 43Hz | |
BR-Kanal (BxHxL) | 37x3x24cm* | |
Untere Grenzfrequenz (-3dB) | ca. 42Hz | |
Wirkungsgrad (2,83V) | 91dB (50Hz) | |
Max SPL | 116dB (50Hz) | |
Belastbarkeit | 280W | |
Group Delay | 15ms (50Hz) | |
Empfohlenes LPF | 130Hz 24dB/Oktave Butterworth | |
Empfohlenes HPF | 35Hz 24dB/Oktave Butterworth |
Hier sind die Abmessungen der benötigten Platten:
Beschreibung | Anzahl | Länge | Breite | Material |
Front | 1 | 37,0 | 32,5 | 15mm MPX |
Rück | 1 | 37,0 | 37,0 | 15mm MPX |
Boden/Deckel | 2 | 40,0 | 52,0 | 15mm MPX |
Seiten | 2 | 37,0 | 52,0 | 15mm MPX |
Port | 1 | 37,0 | 24,0* | 15mm MPX |
Versteifung | 1 | 37,0 | 32,5 | 15mm MPX |

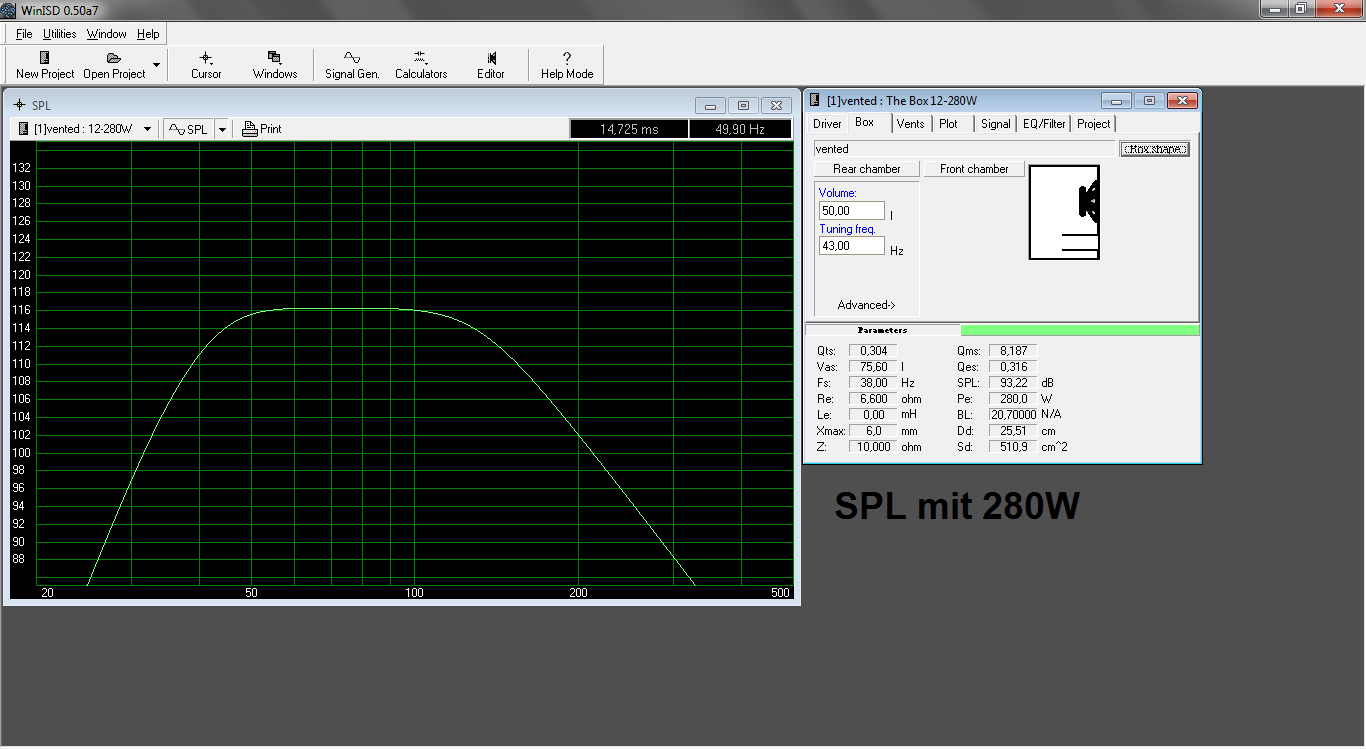

*) 17,5% Verkürzung ggü WinISD
