AL-S12/B - Low-Budget 12" Subwoofer
Zu lauter Musik gehört auch ein satter Bass. Der AL-S12/B ist ein günstiger, äußerst
einfach zu bauender und dennoch sehr leistungsfähiger Subwoofer der auch für den
Einsatz bei Beschallungsaufgaben geeignet ist.
Als Chassis kommt der the box speaker 12-280/8-W zum Einsatz (nicht der 12-280/8-A !). Ein
bloß 55€ teures Chassis (Stand 19.07.2017) das außerordentliche
Verarbeitungsqualitäten aufweist und sehr gute TSP für kompakte, tiefreichende Subwoofer
besitzt.
Die Abstimmung des Subwoofers liegt bei 44Hz bei einem Nettovolumen von 44L. Wem nun
auffallen sollte, dass das tatsächliche Gehäusevolumen ca. 53L beträgt, der hat sich nicht

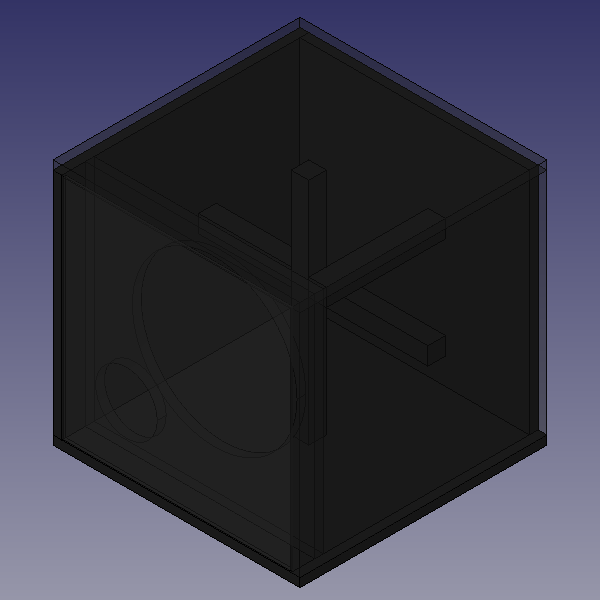

verguckt. Verdrängungsvolumina von Chassis, Bassreflex-Rohr und Versteifungen müssen bei
der Abstimmung ausgeklammert werden, da diese nicht genutzt werden können. Als
Bassreflex-Rohr kommt ein einfaches DN100 HT-Rohr mit 10,2cm Innendurchmesser und
22cm Länge zum Einsatz.
Der Klang des Subwoofers kann durchaus als fett bezeichnet werden. Sehr geschmeidig am
unteren Ende und trotzdem für die Baugröße und den Preis gute Pegelreserven. Die
Belastbarkeit von 280W des Chassis selbst passt auch relativ gut zu diesem Gehäuse, erst
deutlich unter der Abstimmfrequenz nimmt der Hub stark zu. Zu beachten ist, dass bei sehr
hoher Leistung das Bassreflex-Rohr Störgeräusche verursachen kann! Eine Tiefpass-Trennung
mit 12dB Steilheit im Bereich von 120-150Hz passt sehr gut zu dem Subwoofer.
| Eckdaten: | ||
|---|---|---|
| Abmessungen | 42 x 42 x 42cm (BxHxT) | |
| Frontversatz | 4,0 cm | |
| Gehäusematerial | 15mm MPX | |
| Brutto-/Nettovolumen | 74L / 44L | |
| Abstimmfrequenz | 44Hz | |
| BR-Rohr (dxL) | 10,2 x 22,0cm | |
| Untere Grenzfrequenz (-3dB) | ca. 44Hz | |
| Wirkungsgrad (2,83V) | 91dB (50Hz) | |
| Max SPL | 116dB (50Hz) | |
| Belastbarkeit | 280W | |
| Empfohlenes LPF | 120-150Hz min. 12dB/Oktave | |
| Empfohlenes HPF | 35Hz 24dB/Oktave Butterworth |

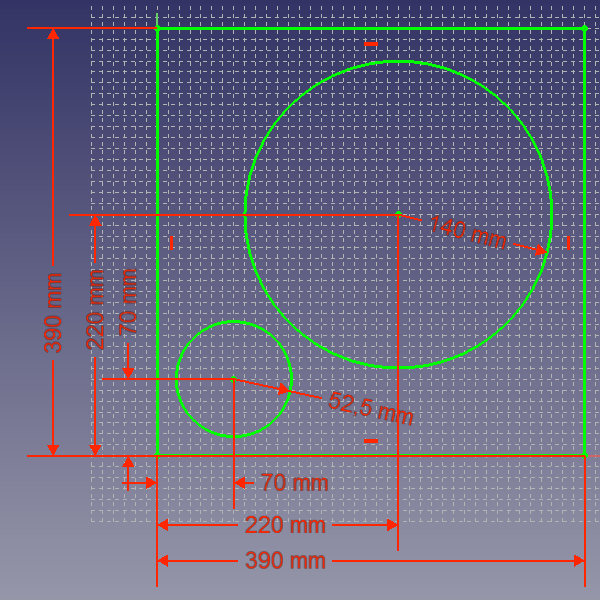

Hier sind die Abmessungen der benötigten Platten:
| Beschreibung | Länge | Breite |
| Deckel | 42,0 cm | 42,0 cm |
| Boden | 42,0 cm | 42,0 cm |
| Seite L | 42,0 cm | 39,0 cm |
| Seite R | 42,0 cm | 39,0 cm |
| Front | 39,0 cm | 39,0 cm |
| Rück | 39,0 cm | 39,0 cm |
Download Dokumentaion AL-S12/B

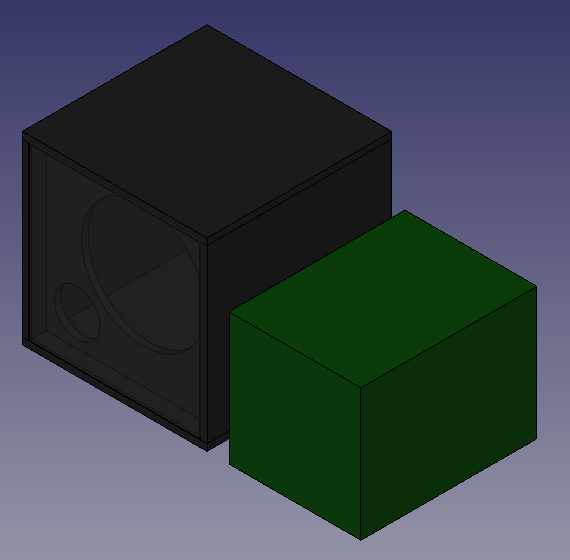

Größenvergleich mit einer Bierkiste:
