MiniAktiv

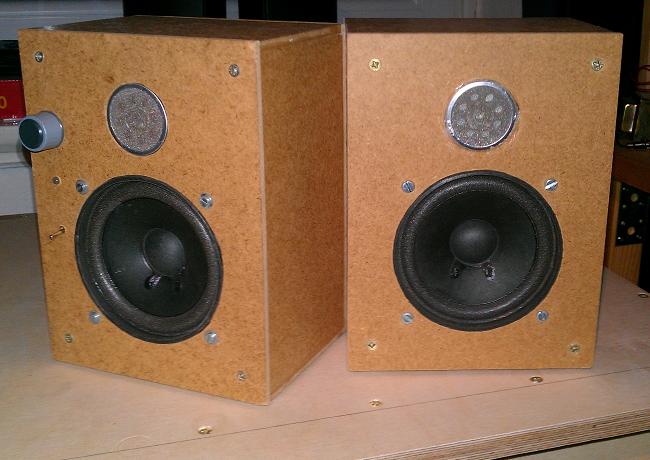

Zwei Hitachi Tiefmitteltöner und zwei Sawafuji Bändchenhochtöner sollten irgendwie zu einer Box verheiratet werden.
Dies war gewissermaßen mein erstes "aktiv-Projekt", zum Einsatz kam in der Ur-Version dieser Box ein TDA2822M mit 2x 1W.

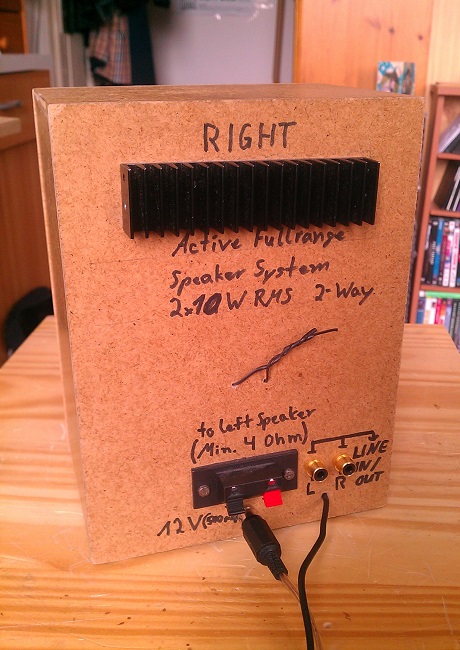

Später wurde dann auf zwei TDA2003 mit e 6W "aufgerüstet", wie man unschwer an dem relativ üppigen Kühlkörper und
dem verhunzeten Schriftzug erkennen kann.
Verurteilt mich nicht, da war ich, wenn ich mich recht erinnere, 15 Jahre alt als ich diese Box baute! :D
| Eckdaten: | ||
|---|---|---|
| Chassis | Hitachi 10cm | |
| HT-Chassis | Sawafuji SZ-2T | |
| Verstärker | TDA2822M / TDA2003 | |
| Leistung | 1W / 6W pro Kanal | |
| Abmessungen | 10x15x20cm (TxBxH) | |
| Gewicht | ca. 1,5kg | |
| Gehäusematerial | 5mm HDF | |
| Spannungsversorgung | 6-18VDC 1A |

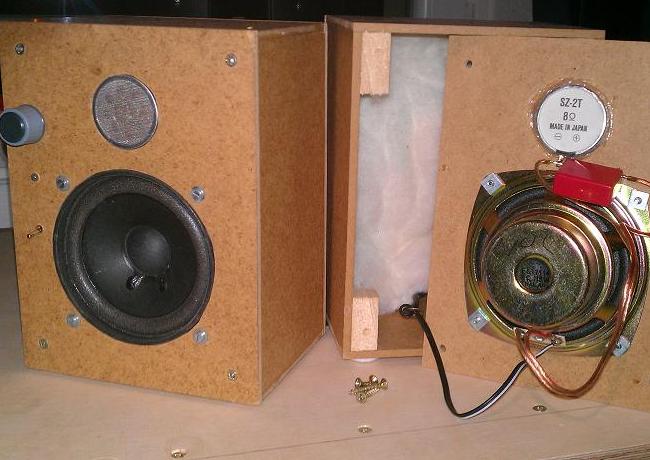

Ja, die Frequenzweiche bestand damals lediglich aus einem (zu großen) Kondensator vor dem HT
Man achte bitte nicht zu sehr auf die Beschriftung :P
