NeoAktiv
Meine zweite Aktiv-Box fürs Wohnzimmer.
Nachdem mir der Bau der MiniAktiv schon so gefallen hatte und ich durch einen unschönen Umstand zu einem Satz Carpower Neoset-165 gekommen bin,
wollte ich mich an eine neue Box wagen.
Vorgaben: Regalbox, sehr komapkt, guter Klang, für Musik ausreichend viel Tiefgang
| Eckdaten: | ||
|---|---|---|
| Chassis | Carpower Neokick-165 | |
| HT-Chassis | Carpower DT-284 | |
| Wirkungsgrad | ca. 87dB | |
| Impedanz | 3 Ohm | |
| Verstärker | TDF8530TH | |
| Leistung | 4x 45W | |
| Abmessungen | 20x20x30cm (TxBxH) | |
| Gewicht | ca. 6kg | |
| Gehäusematerial | 15mm MPX | |
| Spannungsversorgung | 11-15VDC 10A |

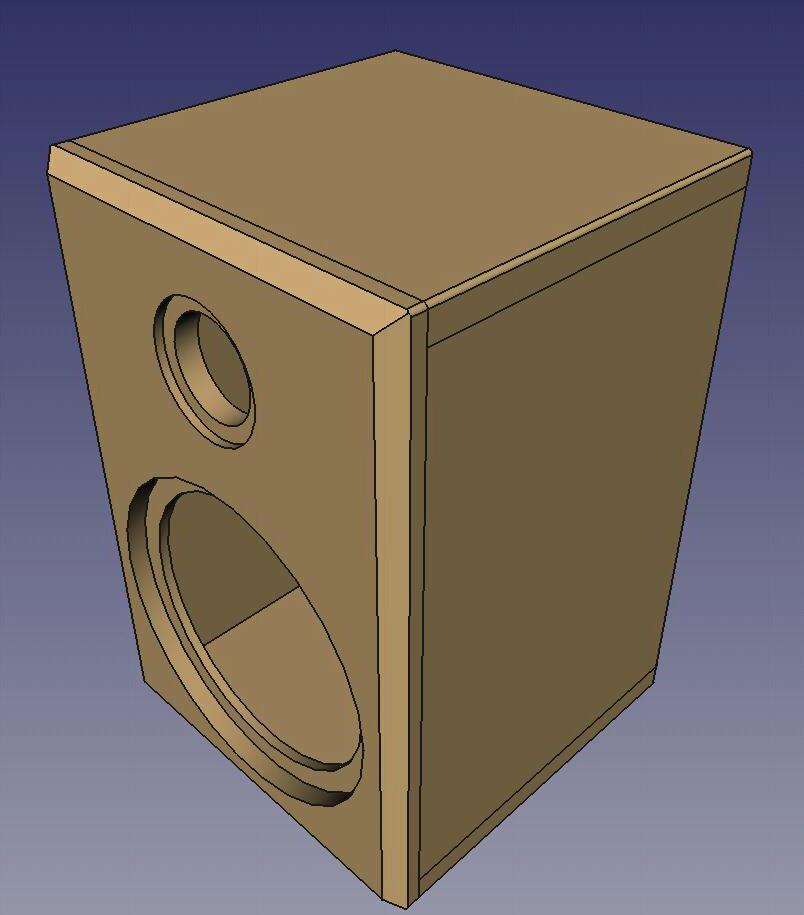

pretty straight forward, isn't it?

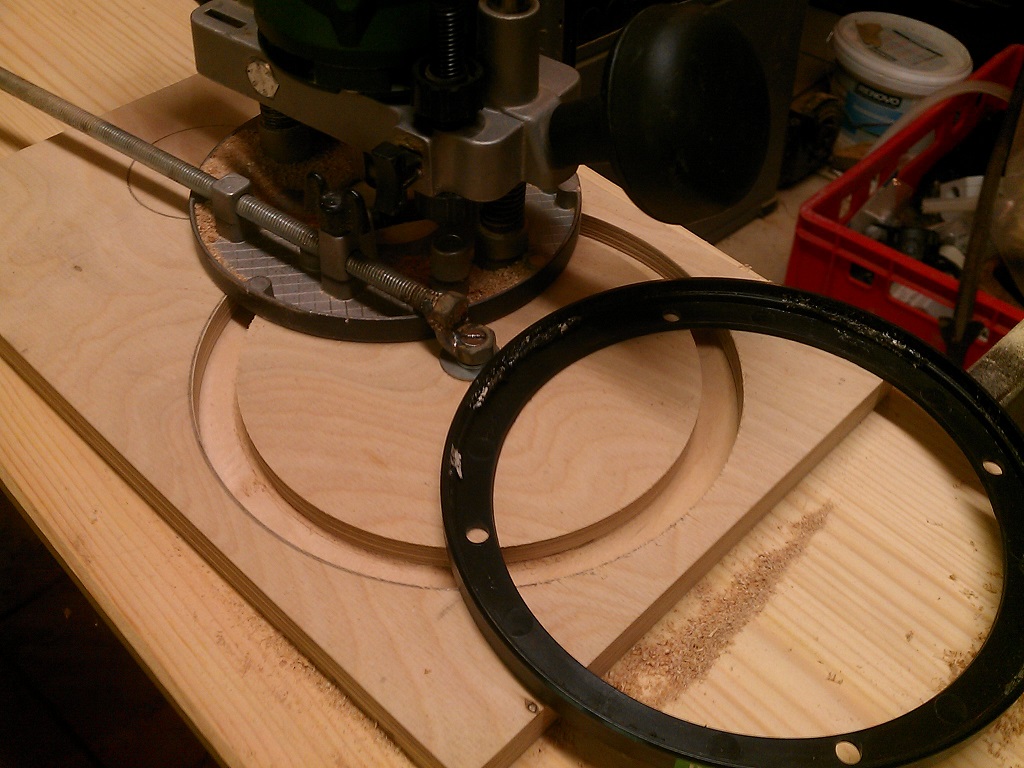

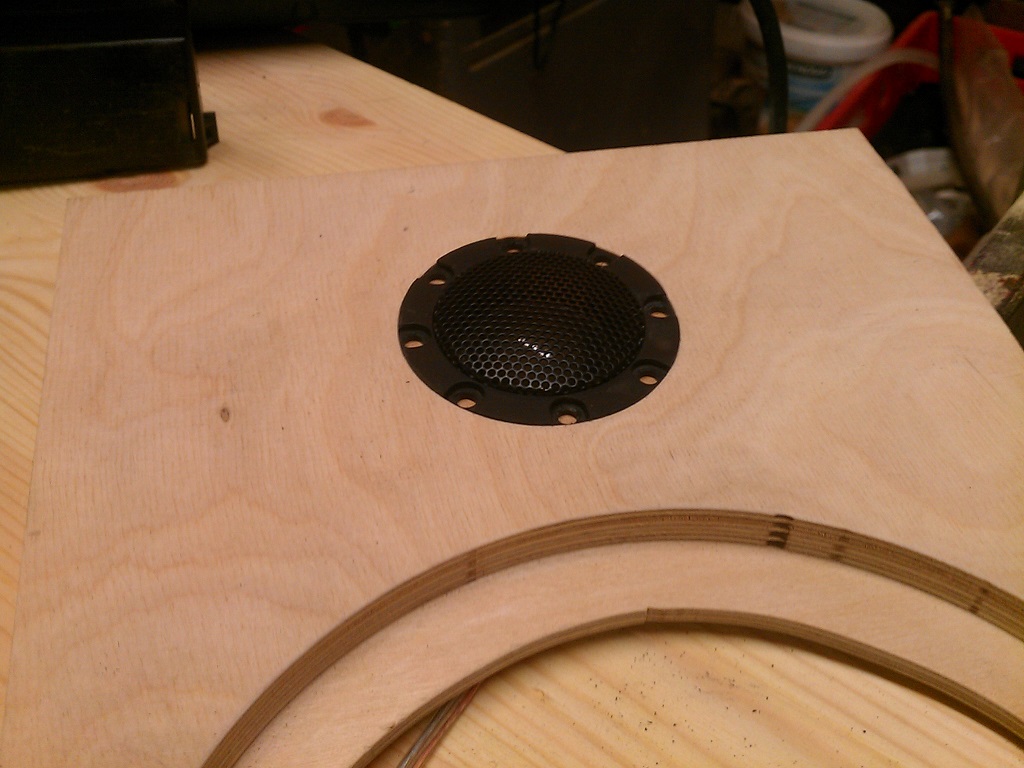

Bei einem langjährigen Familienfreund konnte ich mit der Oberfräse die Chassis einlassen

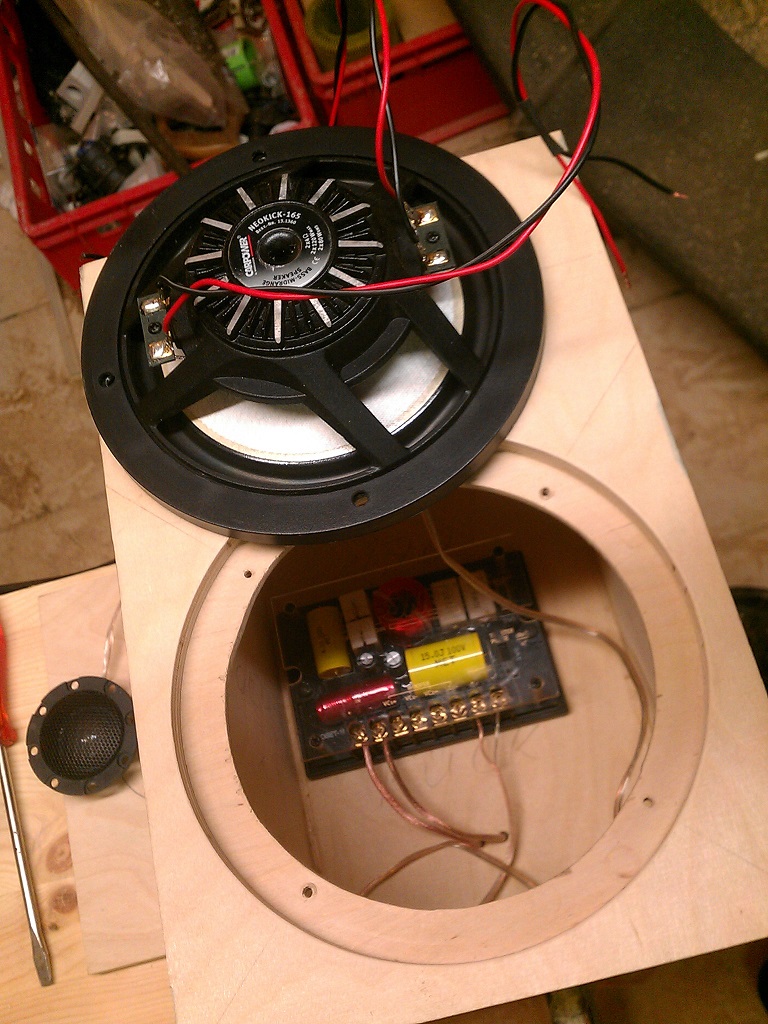

Die originale Frequenzweiche
Diese wurde im Nachgang mit einem ehemaligen Arbeitskollegen aus der Audiobranche optimiert
und auf das Gehäuse hin angepasst

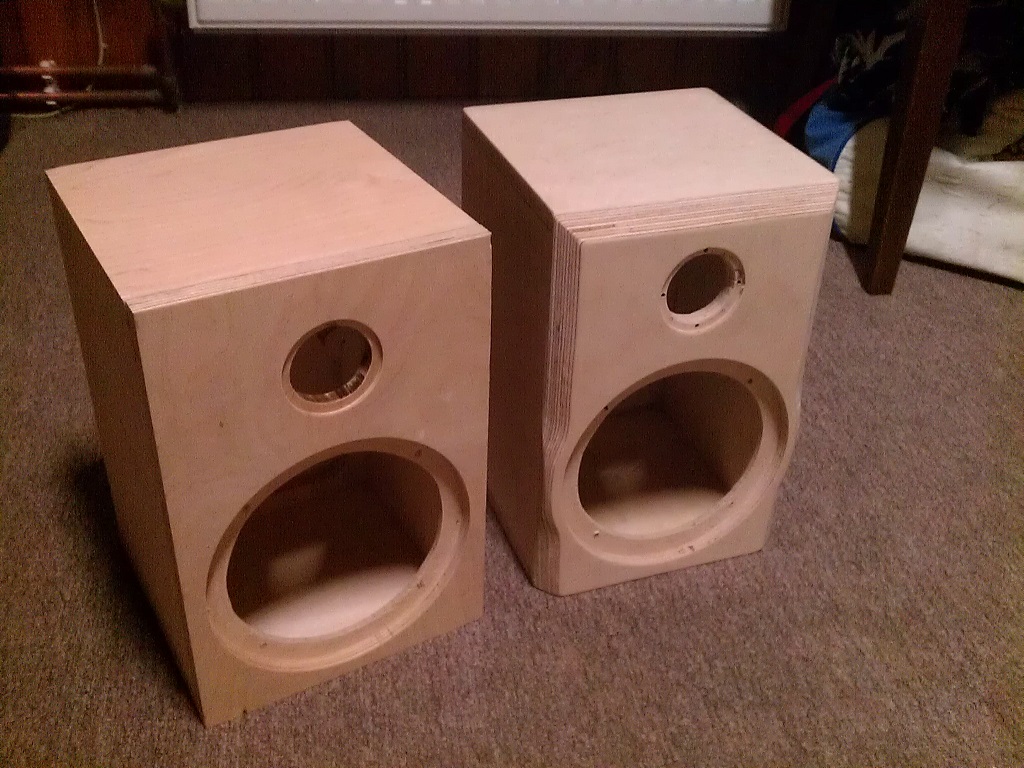

Links noch ohne Fase, rechts bereits mit einem ersten groben Schliff
Die Fase wurde komplett mit Bandscheifer und Schmirgelpapier erstellt

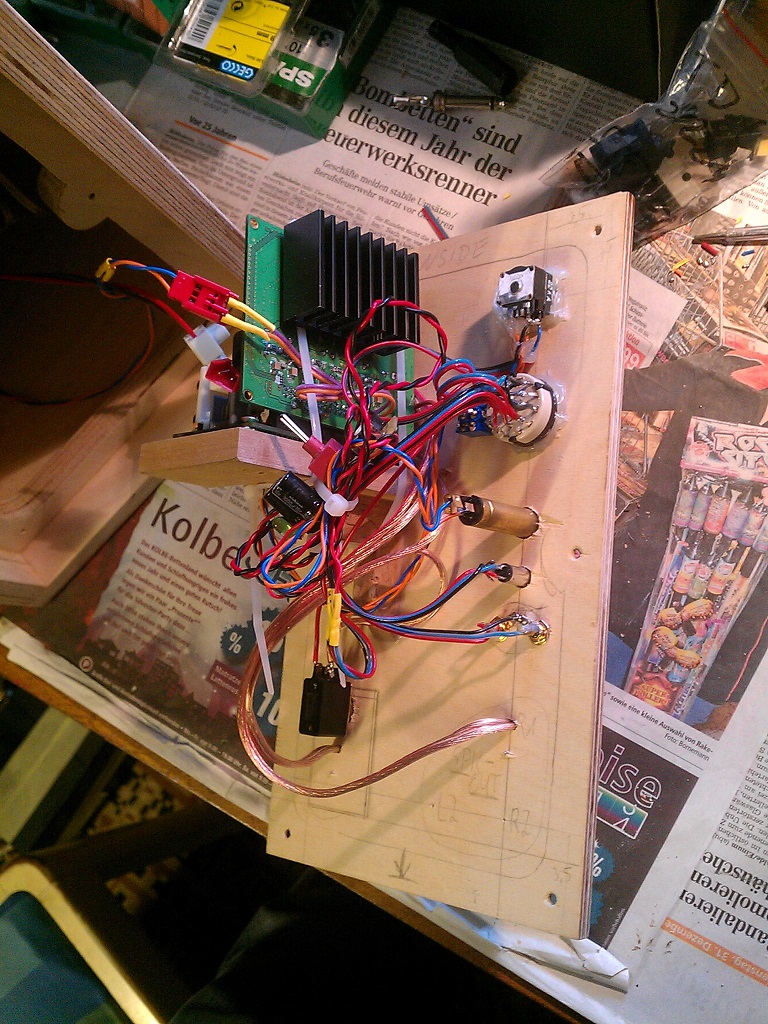

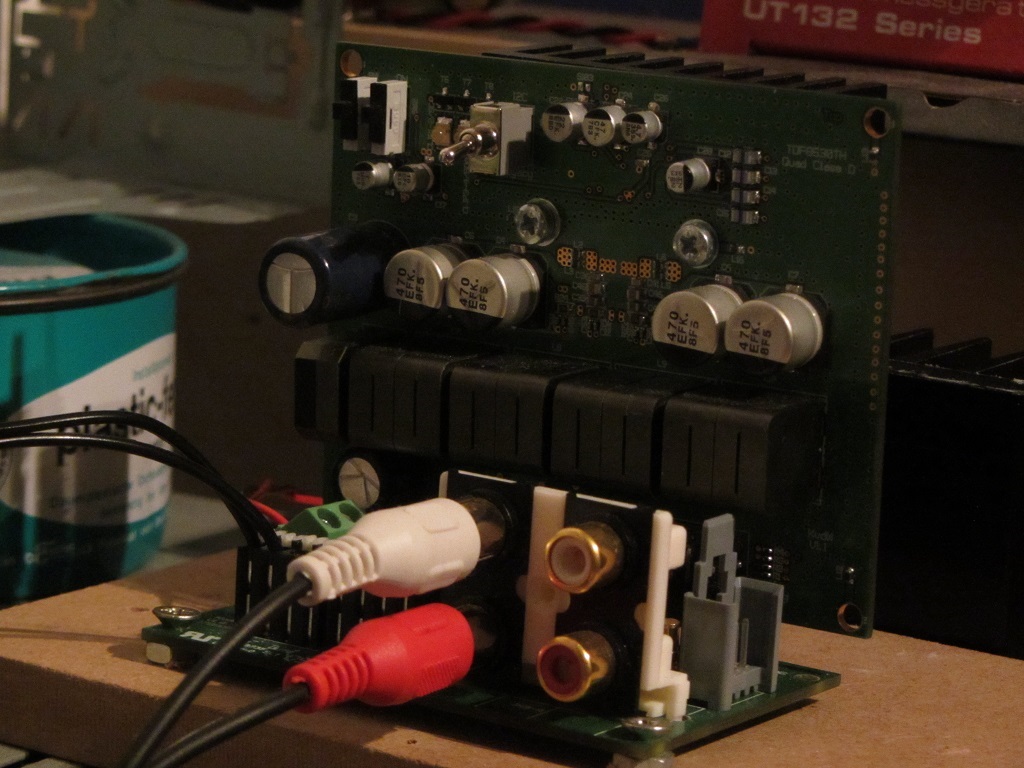

Das Vesrtärkermodul mit dem TDF8530TH ist ein Evaluationsboard mit NXP-Bestückung
Kabelgewirr, aber naja, sieht man ja später nicht mehr ;)

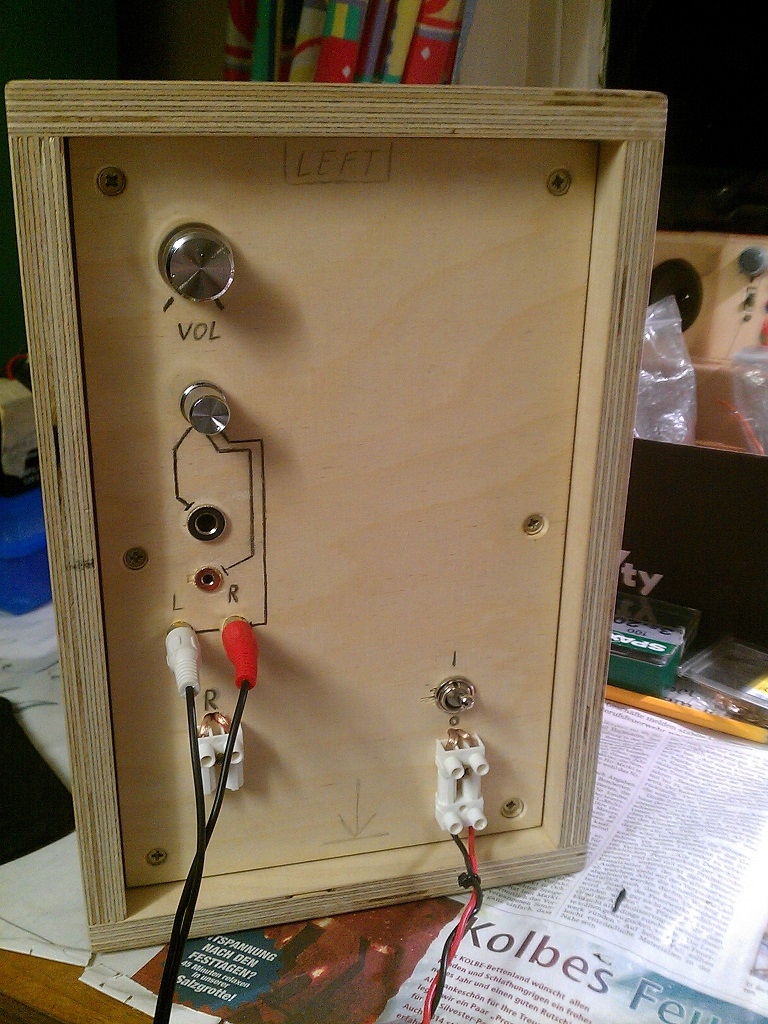

Die Rückseite mit den Bedienelementen
Stereo-Cinch-Input, 3,5mm Klinke Stereo-Input und 6,3mm Klinke Stereo-Input stehen zur verfügung
und sind über einen Drehschalter auswählbar

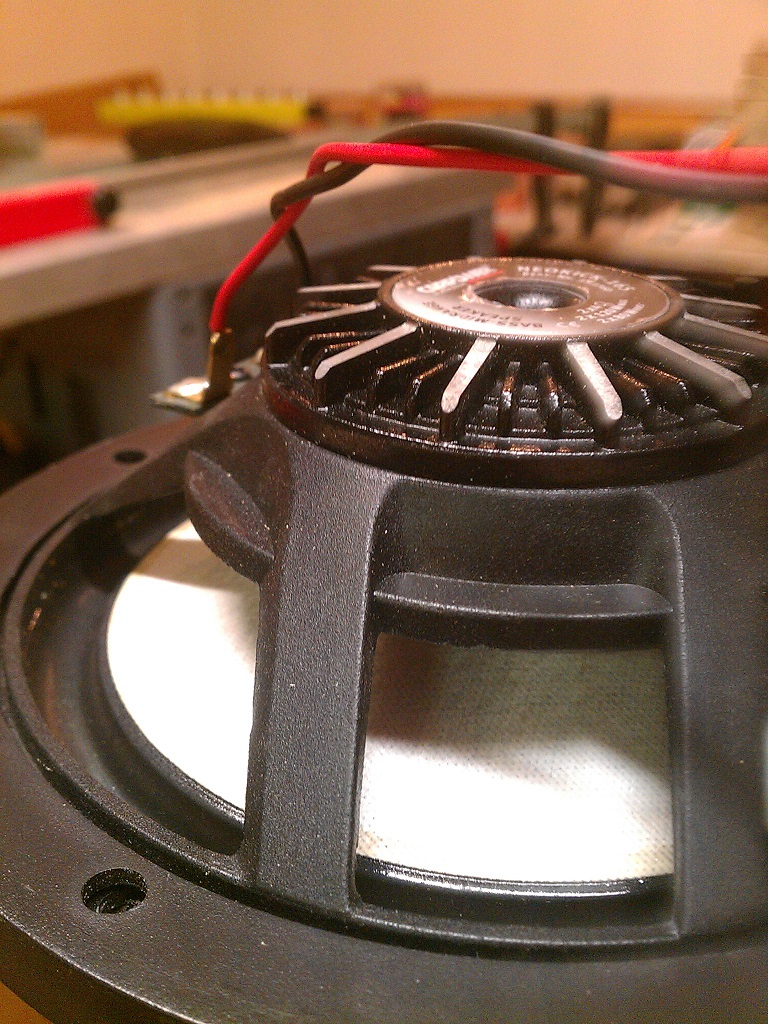

Das sehr schön gearbeitete 6,5" Chassis

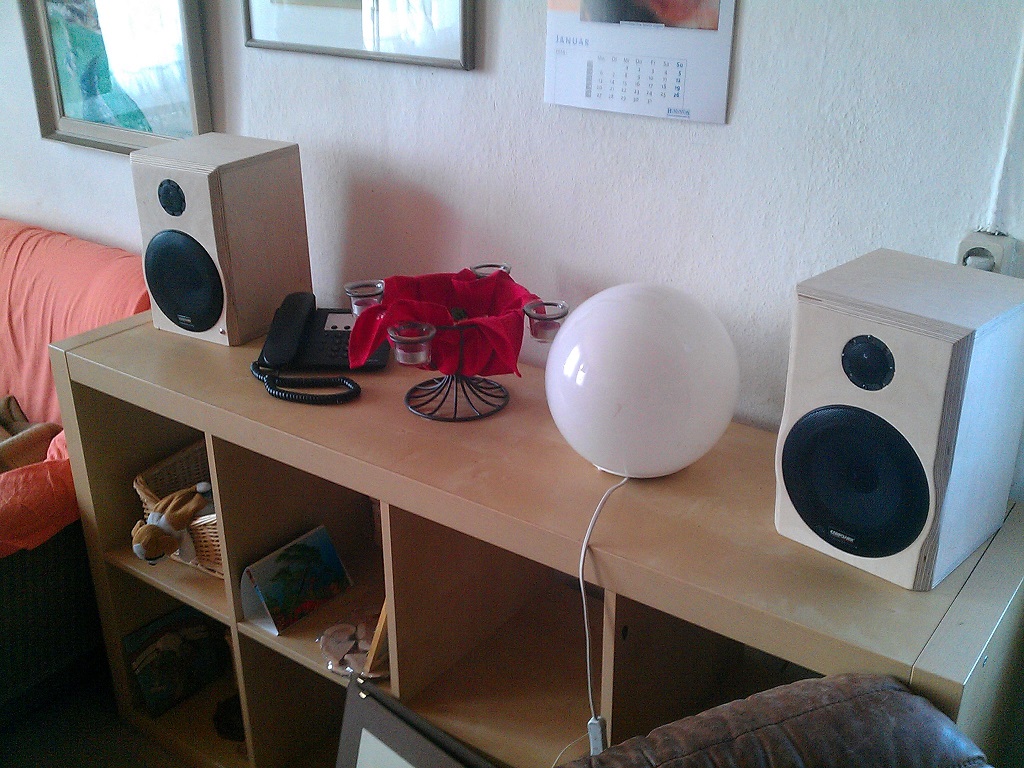

Ein erster Testlauf im Wohnzimmer verläft sehr gut!

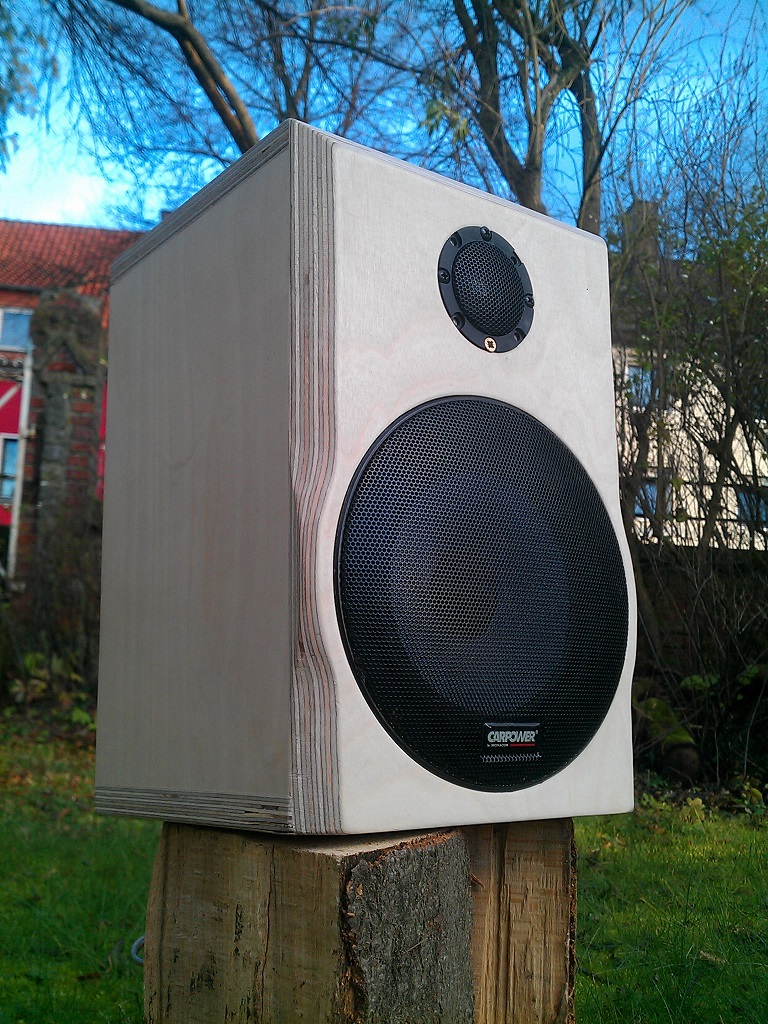

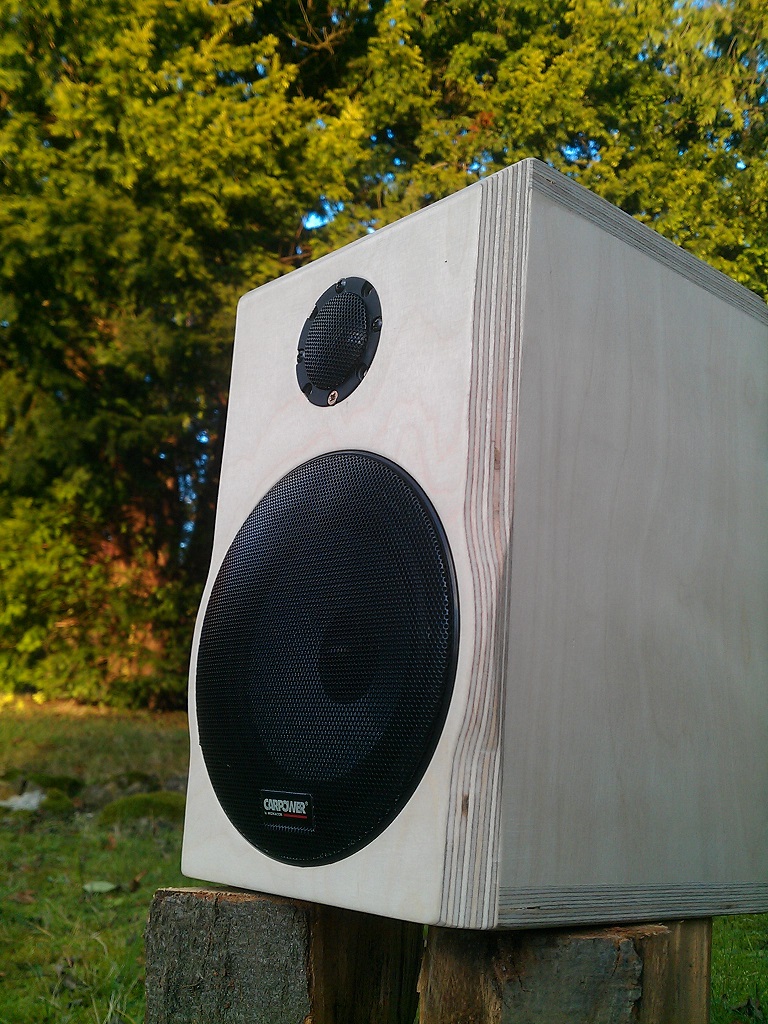

Noch ein paar Posen ;)
