Schlafzimmer-Subwoofer
Zu den zwei Canton Plus X welche in meinem Schlafzimmer für Unterhaltung sorgen
gehört natürlich auch noch ein Subwoofer.
Praktischer Weise habe ich zum Zeitpunkt des Baus gerade einen neuen Subwoofer ins Auto gebaut,
sodass das Blaupunkt-Chassis des OEM-Subwoofers nun "übrig" war.
Kurzerhand habe ich die TSP gemessen - Qts etwas hoch, aber sonst gut für BR in mittelgroßen Gehäusen geeignet -

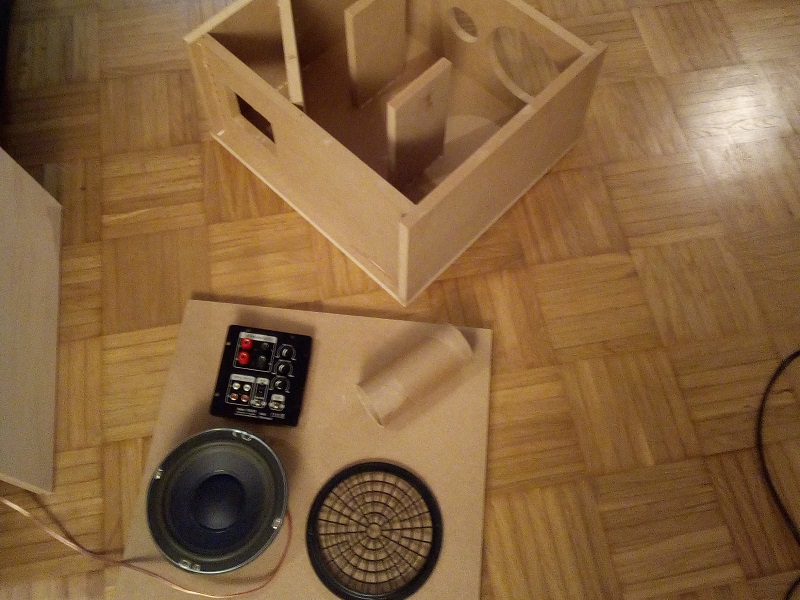

habe ein Gehäuse berechnet und ein kleines Aktivmodul bestellt.
Das Volumen beträgt ca. 30L netto, abgestimmt auf Mitte 40Hz.
Das Modul ist leider nicht dicht und benötigt daher eine eigene Kammer.

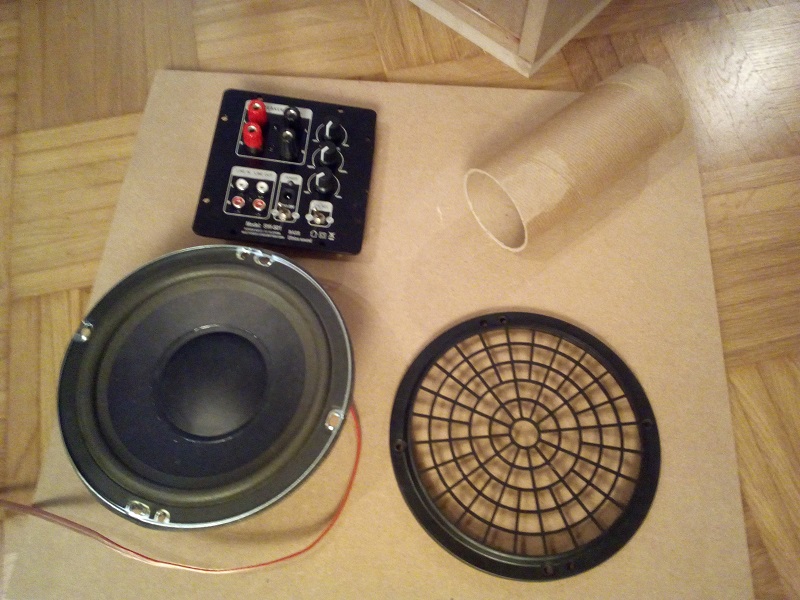

Als BR-Rohr habe ich einfach ein Rohr aus Pappe mit ca. 13cm Länge verwendet.
Das Kunststoffgitter des OEM-Subwoofers habe ich weiterverwendet.
Das Ergebnis ist äußerst überzeugend und für's Schlafzimmer mehr als ausreichend!
Bitte entschuldigt die miese Bildqualität...
| TSP: | |
|---|---|
| Hersteller | Blaupunkt |
| Modell | 8 637 611 568 (Audi A3 8P) |
| Qes | 0,51 |
| Qms | 8,99 |
| Qts | 0,483 |
| Fs | 57,7 Hz |
| Vas | 16,5 L |
| Mms | 12,9 g |
| Cms | 0,59 mm/N |
| Re | 3,6 Ohm (2x2 Ohm) |
| BL | 5,7 Tm |
| Le | 0,4 mH |
| Sd | 140,4 cm2 |
| Xmax | 5,0 mm (Annahme) |
| Pe | 100W (Annahme) |
| Verstärker | TPA3118D2 |
| Satelliten | 2x Canton Plus X |
| Beamer | Toshiba TDP-8S |

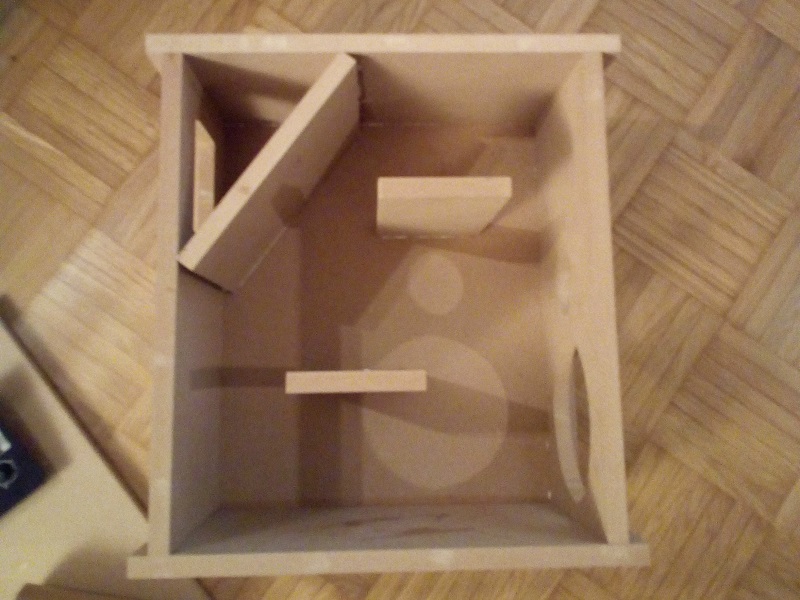

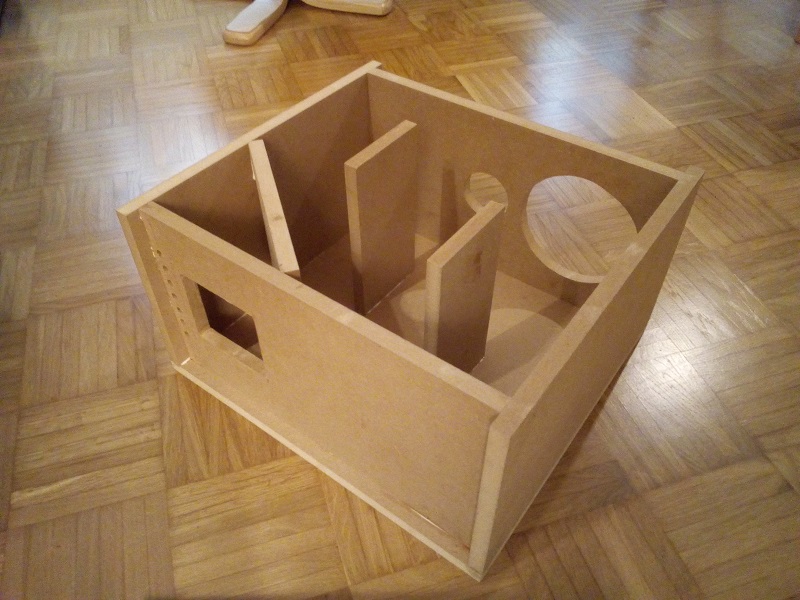

Das Gehäuse wurde aus 16mm MDF gefertigt.
Das Modul bekam eine eigene Kammer.
Das Modul ist mit bis zu 50W an 4 Ohm (bei 22V) ausreichend leistungsfähig.
Oberhalb des Moduls habe ich einige Belüftungslöcher gebohrt.
